drylin® SHTC - der Flexible

Besondere Eigenschaften

Hohe Flexibilität

Ideal für 2 Schlitten

Wartungsfreier Trockenlauf

3 Baugrößen

Einstellbares Lagerspiel

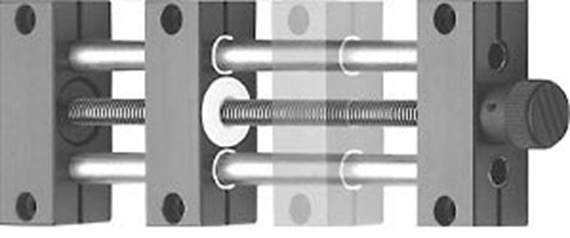

Kompaktes Linearmodul mit Spindelantrieb drylin SHTC

Zu diesen Artikeln passend:

drylin® E – Produktübersicht

SHTC - Der Flexible

L max.:



Bestellung eines kompletten Systems

Konfiguration in wenigen Schritten:

1. Auswahl der Baugröße
2. Eingabe der Hublänge in mm
3. Auswahl von Zubehörteilen

Hinweis:

Detailinformationen finden Sie unten in den Zeichnungen und Tabellen sowie auf den u.g. Seiten.

drylin® SHTC - komplettes System

Schritt 1

Wählen Sie die Baugröße des Spindel-Lineartisches aus.

technical drawing
Baugröße:
Weiter
drylin® SHT - Konstruktion und Berechnung, horizontal
drylin® SHT - Spindelklemmung
drylin® SHT - Handrad

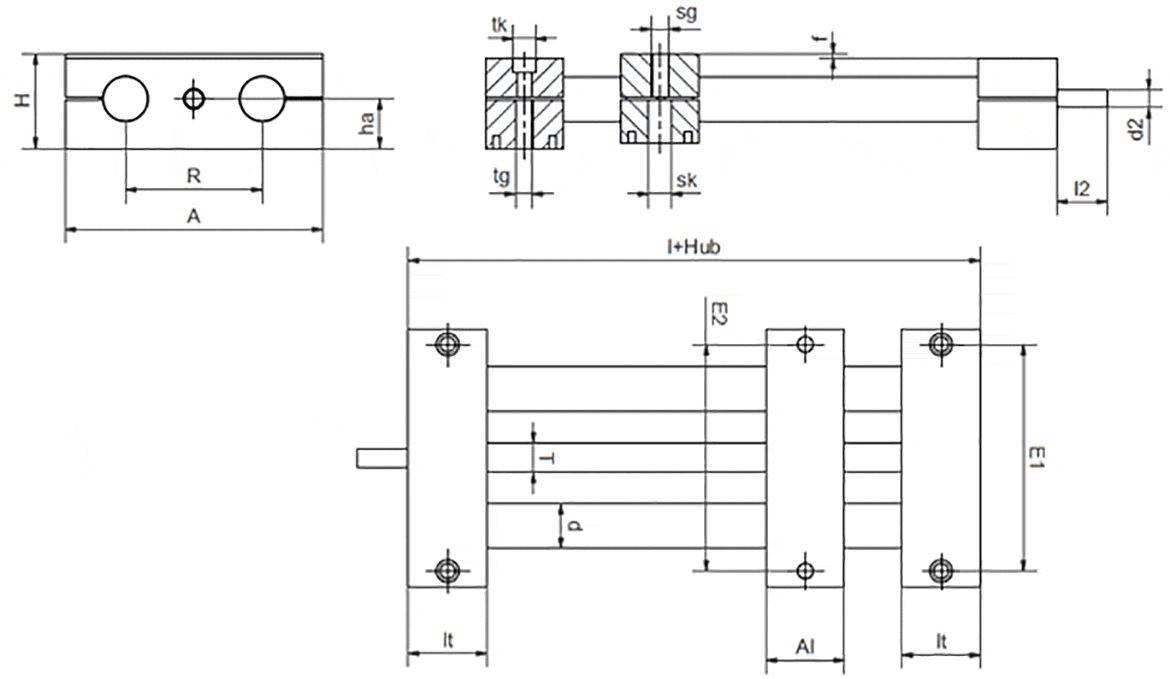

Abmessungen [mm]

Bestellnr. max.
Hublänge		 Gewicht
[kg]		 Zusätzlich
(pro 100 mm)
[kg]		 max. stat.
Tragfähigkeit
axial radial
[N] [N]		 A
-0,3		 Al
-0,3		 H E1
±0,15		 E2
±0,15		 l R f Einzelpreis bei Basishub 100mm
in 8-12 Arbeitstagen versandfertig SHTC-08-AWM 300 0.24 0.05 100 360 65 38 23 52 55 96 32 1.5 Auf Anfrage In den Warenkorb
in 3-4 Arbeitstagen versandfertig SHTC-12-AWM (1) 750 0.7 0.01 700 2800 85 30 34 70 73 90 42 2 192.30 CHF In den Warenkorb
in 3-4 Arbeitstagen versandfertig SHTC-20-AWM 1000 1.9 0.03 1600 6400 130 36 48 108 115 108 72 2 274.72 CHF In den Warenkorb
in 3-4 Arbeitstagen versandfertig SHTC-30-AWM 1250 4.6 0.06 2500 10000 180 50 68 150 158 150 96 4 439.55 CHF In den Warenkorb
in 8-12 Arbeitstagen versandfertig SHTC-40-AWM 1500 11 0.9 4000 16000 230 70 84 202 202 210 122 4 Auf Anfrage In den Warenkorb
in 8-12 Arbeitstagen versandfertig SHTC-40-SWM 1500 16 2.4 4000 16000 230 70 84 202 202 210 122 4 Auf Anfrage In den Warenkorb
in 8-12 Arbeitstagen versandfertig SHTC-50-AWM 1500 17 1.2 6250 25000 280 80 100 250 250 240 152 4 Auf Anfrage In den Warenkorb
Lieferzeit auf Anfrage SHTC-50-SWM 1500 26.3 3.5 6250 25000 280 80 100 250 250 240 152 4 Auf Anfrage In den Warenkorb
Lieferzeit auf Anfrage SHTC-12-SWM (1) 750 0.8 0.02 700 2800 85 30 34 70 73 90 42 2 194.23 CHF In den Warenkorb
Lieferzeit auf Anfrage SHTC-20-SWM 1000 2.3 0.06 1600 6400 130 36 48 108 115 108 72 2 277.93 CHF In den Warenkorb
Lieferzeit auf Anfrage SHTC-30-SWM 1250 5.8 0.14 2500 10000 180 50 68 150 158 150 96 4 444.04 CHF In den Warenkorb
Lieferzeit auf Anfrage SHTC-12-EWM (1) 750 0.8 0.02 700 2800 85 30 34 70 73 90 42 2 249.51 CHF In den Warenkorb
Lieferzeit auf Anfrage SHTC-20-EWM 1000 2.3 0.06 1600 6400 130 36 48 108 115 108 72 2 390.20 CHF In den Warenkorb
Lieferzeit auf Anfrage SHTC-30-EWM 1250 5.8 0.14 2500 10000 180 50 68 150 158 150 96 4 689.93 CHF In den Warenkorb
Mehr zum gewünschten Artikel:
3D-CAD 3D-CAD
Musterbestellung Musterbestellung
PDF PDF
Preisanfrage Preisanfrage
myCatalog myCatalog

(1) auslaufendes Spindelende

Bestellnr. lt
 tk ts tg kt
±0,1		 sk sg kq d T l2 d2
Standard*		 ha
in 8-12 Arbeitstagen versandfertig SHTC-08-AWM 15.5 10 5.5 M6 7 8 M5 4.6 8 TR6x2 17 Tr6x2 13
in 3-4 Arbeitstagen versandfertig SHTC-12-AWM (1) 30 11 6.6 M8 6.4 10 M6 6 12 TR10x2 17 TR10x2 18
in 3-4 Arbeitstagen versandfertig SHTC-20-AWM 36 15 9 M10 8.6 11 M8 7 20 TR18x4 26 12 h9 23
in 3-4 Arbeitstagen versandfertig SHTC-30-AWM 50 20 13.5 M16 12.6 18 M12 10.6 30 TR24x5 38 14 h9 36
in 8-12 Arbeitstagen versandfertig SHTC-40-AWM 70 20 13.5 M16 12.6 20 M16 39 40 TR26x5 45 16 44
in 8-12 Arbeitstagen versandfertig SHTC-40-SWM 70 20 13.5 M16 12.6 20 M16 39 40 TR26x5 45 16 44
in 8-12 Arbeitstagen versandfertig SHTC-50-AWM 80 20 13.5 M16 12.6 20 M16 49 50 TR30x6 50 20 52
Lieferzeit auf Anfrage SHTC-50-SWM 80 20 13.5 M16 12.6 20 M16 49 50 TR30x6 50 20 52
Lieferzeit auf Anfrage SHTC-12-SWM (1) 30 11 6.6 M8 6.4 10 M6 6 12 TR10x2 17 TR10x2 18
Lieferzeit auf Anfrage SHTC-20-SWM 36 15 9 M10 8.6 11 M8 7 20 TR18x4 26 12 h9 23
Lieferzeit auf Anfrage SHTC-30-SWM 50 20 13.5 M16 12.6 18 M12 10.6 30 TR24x5 38 14 h9 36
Lieferzeit auf Anfrage SHTC-12-EWM (1) 30 11 6.6 M8 6.4 10 M6 6 12 TR10x2 17 TR10x2 18
Lieferzeit auf Anfrage SHTC-20-EWM 36 15 9 M10 8.6 11 M8 7 20 TR18x4 26 12 h9 23
Lieferzeit auf Anfrage SHTC-30-EWM 50 20 13.5 M16 12.6 18 M12 10.6 30 TR24x5 38 14 h9 36
Mehr zum gewünschten Artikel:
3D-CAD 3D-CAD
Musterbestellung Musterbestellung
PDF PDF
Preisanfrage Preisanfrage
myCatalog myCatalog

*TR10x2 ohne bearbeitetes Spindelende
(1) auslaufendes Spindelende
