Roues dentées en polymère résistantes à l'usure

De l'unité à la fabrication en série de plusieurs millions de pièces

Les roues dentées en polymères hautes performances iglidur peuvent être utilisées sans graisse et sans entretien.
Elles présentent une très grande résistance à l'usure due à la composition particulière du matériau, fait de polymères de base, de fibres, de charges et de lubrifiants solides. Nos roues dentées ont déjà fait leurs preuves dans des applications variées.Les matériaux iglidur ont été passés au crible dans notre propre Laboratoire de tests.
Nous vous conseillons gratuitement et sans engagement pour ce qui est du bon matériau et de la bonne méthode de fabrication pour concrétiser le projet de roue dentée (pièce à denture) sur mesure qui corresponde aux paramètres de votre application.
Il n'y a pas de minimum de commande chez igus, vous pouvez commander à partir de l'unité.

Essai de roue dentée : cycles jusqu'à la cassure d'une dent



Nos procédés de fabrication

A partir de l'unité jusqu'à des besoins en séries de plusieurs millions



Exemples d'applications avec des roues dentées en polymère



Les raisons de la mise au point des roues dentées :

Vos questions et nos réponses (FAQ)

Une roue dentée, qu'est-ce que c'est ?
Une roue dentée est une pièce ronde qui est dotée sur sa circonférence de dents uniformément espacées. Cette pièce sert à transmettre la force entre deux roues dentées en rotation ou entre une roue dentée et une crémaillère. Il en existe d'autres formes, en fonction de l'application.

Quels types de roue dentée y a-t-il ? 
Les principaux types de roue dentée / de pièce à denture sont les suivants :

• Roues droites
• Crémaillères
• Roues hélicoïdales
• Roues coniques

Différents types de roues et de dentures sont souvent combinés pour réaliser des mouvements particuliers.

Comment associer des roues dentées ?
Pour que les roues dentées puissent se mouvoir sans problème, il est important que les dents puissent bien s'engrener. Pour cela, les dents des roues dentées doivent avoir la même taille et donc avoir le même module. Cette règle s'applique à toutes les pièces à denture et donc aussi aux crémaillères, aux roues coniques, etc.

Qu'entend-on par module d'une roue dentée ?
Le module indique la taille d'une roue dentée. Le module est calculé en divisant le diamètre du cercle primitif par le nombre de dents (m= d/z).
Seules des roues dentées ayant le même module peuvent être combinées.

Combien de temps tient une roue dentée ?
La durée de vie d'une roue dentée dépend de différents facteurs. Elle dépend notamment des caractéristiques de la roue dentée (module ou nombre de dents par exemple) et de la manière dont est utilisée la rue dentée (température d'emploi, couple ou vitesse de rotation par exemple). Vous souhaitez savoir à l'avance combien de temps une roue dentée va tenir dans votre application ? Alors, remplissez notre formulaire pour un calcul gratuit de la durée de vie.
Essayer maintenant

Comment les roues dentées en polymères hautes performances iglidur® sont-elles fabriquées ?  
Les roues dentées fabriquées par igus le sont par trois méthodes :

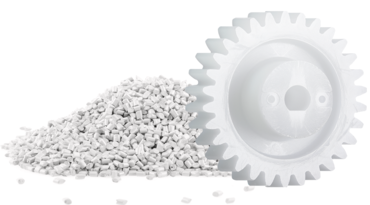

• Moulage par injection avec des granulés iglidur®

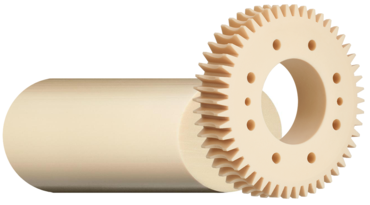

• Usinage mécanique à partir d'ébauches iglidur®

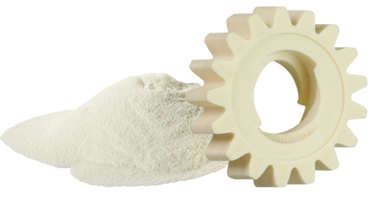

• Impression 3D avec des matériaux iglidur® FSL ou FDM

En fonction de votre demande, nous vous conseillons gratuitement et sans engagement pour la fabrication afin de trouver avec vous la meilleure solution en termes économiques.

Comment les roues dentées iglidur® sont-elles testées ? 
Dans notre Laboratoire de tests, nous disposons de bancs d'essais nous permettant de tester nos roues dentées en différents matériaux iglidur® selon différents scénarios. Nous vous fournissons également des échantillons pour des tests spécifiques dans votre application.

Quelle est la quantité minimum pour une commande ? 
Il n'y a pas de quantité minimum de commande pour nos roues dentées. Vous pouvez les commander à partir de l'unité.

Les roues dentées iglidur® peuvent-elles être graissées ? 
Un graissage externe des roues dentées n'est pas nécessaire. Tous les matériaux que nous utilisons ont déjà été optimisés en termes tribologiques et sont conçus pour un fonctionnement à sec. Si vous deviez toutefois procéder à un graissage, il est possible de le faire avec un lubrifiant sans silicone.

J'ai besoin d'une forme spéciale, est-ce possible ?  
Oui, la fabrication de formes spéciales est possible et réalisable quelle que soit la quantité souhaitée en raison des différentes méthodes de fabrication utilisées. Nous vous conseillons volontiers personnellement pour ce qui est de la forme spéciale souhaitée et du matériau adéquat. Vous pouvez demander des renseignements pour une roue dentée sur mesureici.

Quels avantages offrent les roues dentées iglidur® ?
Les roues dentées iglidur® n'ont pas besoin de graissage externe et sont donc sans entretien. Elles ont également une très longue durée de vie grâce à des matériaux résistants à l'usure, une résistance obtenue grâce à la composition des matériaux iglidur®. Les roues dentées en polymères ont un faible niveau sonore comparées aux roues dentées métalliques et ont des propriétés de fonctionnement de secours optimales. L'optimisation tribologique des matériaux permet également d'avoir un coefficient de frottement très bas.

Quand une roue dentée doit-elle être remplacée ?  Une roue dentée doit être remplacée dès que son usure empêche la transmission de la force. Des ajustements géométriques comme par exemple le module, le nombre de dents ou encore le choix du bon matériau permettent d'augmenter la durée de vie des roues dentées.

Quels sont les domaines d'application ? 
Les roues dentées iglidur® sont utilisées dans tous les domaines. En fonction du secteur d'activité choisi, nous proposons des matériaux particuliers ayant par exemple une conformité aux exigences du FDA ou à des normes incendie données (dans le secteur automobile par exemple), etc.

Plus d'informations sur nos matériaux
