Beispiel 11: getestet! Total abgedreht

chainflex®-Leitungen für e-kettensysteme® sind für den Einsatz in linearen Bewegungen konstruiert und haben ihre Tauglichkeit bereits millionenfach bewiesen.

Aber industrielle Anwendungen und die damit notwendigen Bewegungsabläufe werden immer komplexer, so dass immer häufiger spezielle Leitungen für Torsionsbewegungen gefordert werden. Die Lebensdauer von den unterschiedlichsten Konstruktionen sind bei Torsionsanwendungen noch schwerer greifbar, da keine festen Größen, wie Radien, Verfahrwege oder ähnliches, definiert sind. Geschirmte Leitungen hingegen sind in Torsionsanwendungen meist sehr problematisch. Geflechtschirme sind in der Regel gegenläufig geflochten. Soist die Aussage, ob eine Leitung den Torsionsansprüchen Stand hält, sehr stark von der Anwendung und Installationsart abhängig.

Ungeschirmte Leitungen, insbesondere alle bündelverseilten chainflex®-Typen konnten in vielen Fällen in Torsionsanwendungen erfolgreich eingesetzt werden.

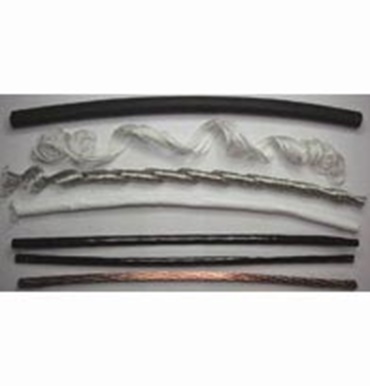

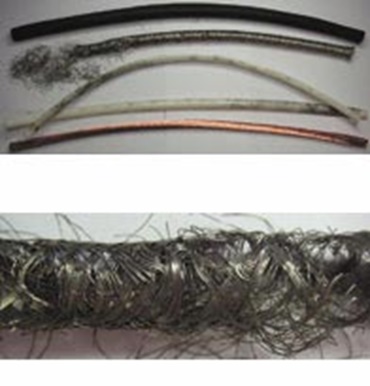

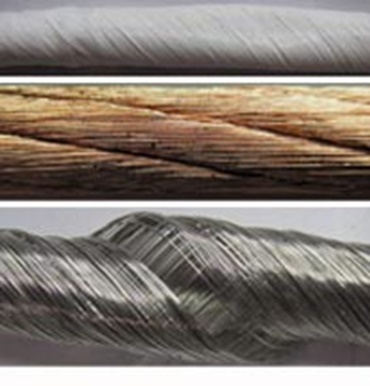

Bei Torsionsbewegungen werden daher die Schirmlitzen einer Wickelrichtung zugezogen und die der anderen Wickelrichtung aufgedreht. Durch die gewobene Anordnung und der damit verbundenen Einschnürung jeweils einer Wickelrichtung führt die daraus resultierende Dehnung der Schirmlitzen schnell zu einem Schirmbruch.

Testaufbau:

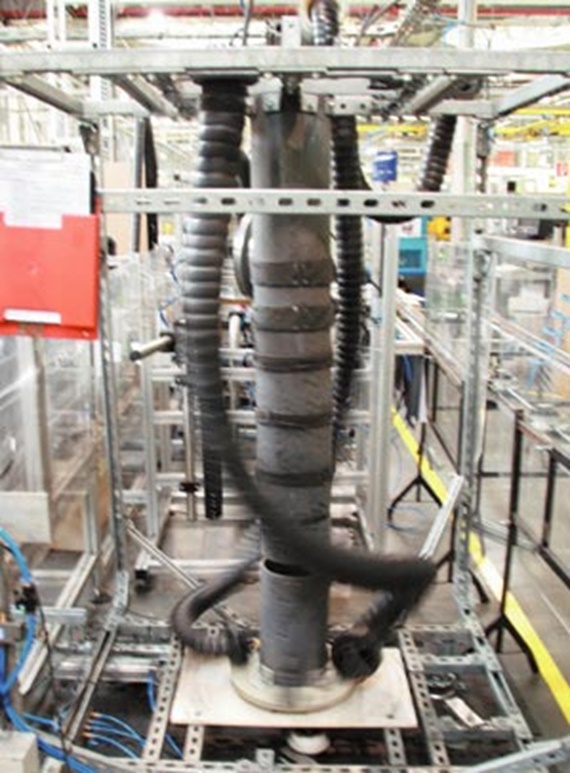

Getestet wurde die neue Leitung CF ROBOT im igus® Labor auf einer speziell für Torsionsversuche entwickelten Vorrichtung. Der Torsionswinkel beträgt dabei ± 270° bei einer Gesamtleitungslänge von ca. 2,5 m (getestet in verschiedenen Versionen der triflex® R). Bestückt wurde der Versuch mit:
