Edelstahl Linearachse mit Zahnriemenantrieb

Flache korrosionsbeständige Edelstahl-Zahnriemenachse

Hygienisch und robust mit geringer Bauhöhe

Die Serie der drylin® Zahnriemenachsen wird durch eine neue Baukastenvariante für die Baugröße 10  erweitert. Die flache Linearachse ZLW-10120 in Breite 120 mm ist komplett aus Edelstahl lieferbar und hat ein Bauhöhe von nur 40 mm. Basierend auf der drylin® W Edelstahlprofilführung wird der Linearschlitten von einem Neopren-Zahnriemen angetrieben und ist anschlussfertig für drylin® E Schritt-, DC und EC/BLDC Motoren.

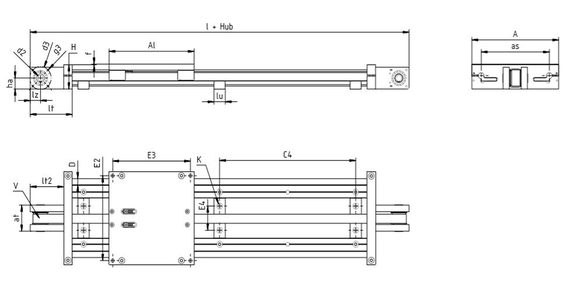

Technische Zeichnung ZLW-10-xxx-ES
Die Linearachse ist korrosionsbeständig und besonders geeignet bei Kontakt mit Wasser und Medien sowie in reinigungsintensiven Umgebungen. Die robuste Konstruktion mit schmierfreien drylin® W Lineargleitlagern gewährleistet eine lange Lebensdauer sowie einen wartungsfreien Betrieb.

Mit igus® Technik verbessern Technik verbessern
  • Systemhöhe von nur 40 mm bei neuer Baugröße Ø10
  • Hohe Korrosionsbeständigkeit durch Bauteile aus 1.4301 (AISI 304) und 1.4571 (AISI 316Ti)
  • Hublängen variabel bis zu 2.000 mm
  • Modulares System für verschiedene Systembreiten
  • Transparentes Design für leichte Reinigung
Mit igus® Kosten senken Kosten senken
  • Passt sich mit variablen Breiten, Hublängen und Schlittenlängen jeder Anwendung an
  • Einstellung der Zahnriemenspannung direkt am Schlitten
  • Linearführung aus dem drylin® W-Linearbaukasten
  • Lieferung anschlussfertig auch mit Motor und Motorsteuerung
igus® beweist wie es geht! Bewiesen
  • Lebensdauer online berechenbar
  • Breite Bauform für hohe Abstützung
  • Auslegungshilfen bei Motorauswahl
  • Im igus® Labor getestet: Baukastenachse Serie ZLW, Gr.20, 1.000.000 Zyklen, in Kombination mit Servomoter und Getriebe bei 1.000 N Last, 2.500 mm Hub und einer Geschwindigkeit von 1 m/s
Plastic to Oil - igus® ist nachhaltig Nachhaltigkeit
  • 100 % sauber im Betrieb
  • Kein Auswaschen von Fett und Ölen im Reinigungsprozes
  • Schmier- und wartungsfrei
  • igus® unterstützt die Circular Economy von Kunststoffen und investiert in Chemical Recycling. Erfahren Sie mehr zum Thema unter: Plastic2Oil

Technische Daten und Abmessungen [mm]

Art.-Nr.max.
Hublänge

[mm]		Übersetzung


[mm/U]		Verzahnung
 		Zahnriemenmaterial
 		Zahnriemenspannung
[N]

[kg]		Gewicht
(per 100 mm)
[kg]
ZLW-10120-ES2000753MNeopren mit Glasfaser2004.70.25 Anfragen
ZLW-10160-ES2000753MNeopren mit Glasfaser2005.20.35 Anfragen
ZLW-10200-ES2000753MNeopren mit Glasfaser2005.90.45 Anfragen


Art.-Nr.AAIHE2E3E4C4flthalzld2

H7
ZLW-10120-ES153150*40140Al-13740240174181829810
ZLW-10160-ES193150*40180Al-17790240174181829810
ZLW-10200-ES233150*40220Al-217120240174181829810


Art.-Nr.d3g3DK

für DIN912-M6		atlt2luV [mm/U]

Standard
ZLW-10120-ES38M410M643592075
ZLW-10160-ES38M410M643592075
ZLW-10200-ES38M410M643592075


Robust und vielseitig einsetzbar auch in kleineren Baugrößen

Dafür hat igus die ZLW Linearachse in Edelstahl entwickelt

Um nun auch eine Edelstahl Linearachse für den etwas kleineren Bauraum anbieten zu können, hat igus® die ZLW 10er Baureihe entwickelt. Optional kann sie anschlussfertig für Schritt- oder Gleichstrommotoren geliefert werden, sodass der Montageaufwand so gering wie möglich ist. Durch die beiden Einzelschienen wird die Linearachse deutlich leichter und spart zudem an Gewicht.


ZLW-ES - getestet und bewiesen: mit mehr als 1.000.000 Zyklen ans Ziel

  • ZLW Edelstahl
  • Motor:   Servomotor und Getriebe
  • Last:  1.000 N
  • Hub:  2.500 mm
  • Geschwindigkeit:  1 m/s
  • Vorgabe:  1.000.000 Zyklen
  • Versuchsende:  1.124.744 Zyklen
  • Ziel erreicht:  JA



Kontakt

Anfragen zu drylin Linearmodulen Fordern Sie einfach einen Termin an lassen Sie sich umfassend von unseren Mitarbeitern beraten.
Zum Kontaktformular

News

drylin Neuheiten 2020 Lineartechnik Entdecken Sie aktuelle Produkt-Neuheiten aus dem Bereich der Antriebstechnik.
Zur News Übersicht

Konfigurator

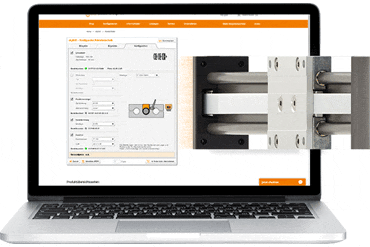

Linearachsen mit Zahnriemen online konfigurieren Jetzt online Ihr Antriebssystem mit Zahnriemen-Antrieb in wenigen Schritten konfigurieren.
