Automazione economica con portali esenti da manutenzione

I portali drylin sono basati sulla tecnologia lineare esente da lubrificazione di igus. In qualità di produttore e fornitore di tutti gli assi, i motori, le catene portacavi, i cavi e i tubi necessari, igus offre sia la consegna rapida di kit di portali preconfigurati entro 24 ore sia soluzioni personalizzate. I portali drylin possono essere configurati e assemblati in modo economico online oppure progettati sul posto dai nostri esperti attraverso una consulenza gratuita.
Le applicazioni tipiche dei portali comprendono soluzioni pick and place, automazione della misurazione e dei test, applicazioni di marcatura, celle di assemblaggio, macchine di smistamento, tecnologia per la sicurezza, tecnologia di laboratorio e analitica, tecnologia medica, movimentazione, automazione e posizionamento.

I vantaggi in breve:

resistenza a polvere e sporco
esenti da manutenzione
leggeri e compatti
Resistenti alla corrosione

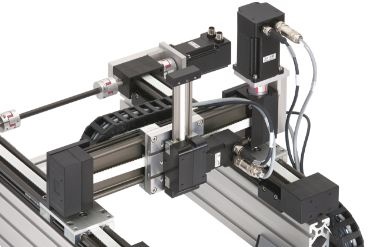

Portali

Azionamento: cinghia dentata/cremagliere
Motore: motori passo-passo NEMA
Portali lineari, portali piatti o portali ambientali
Configurabili in modo individuale o disponibile in 24 ore come kit di costruzione con lunghezze di corsa definite

Portali

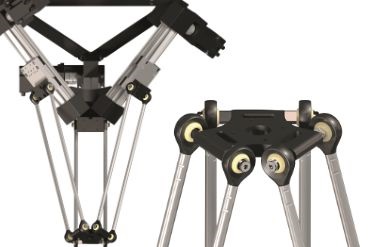

Robot delta

Sistema modulare per un semplice montaggio o preassemblato
Leggero
Assi a cinghia dentata autolubrificanti
Pronto per il collegamento con motori passo-passo e sistema di controllo motore dryve D1

Robot delta

Unità di sollevamento/rotazione

Particolarmente leggera grazie a polimero e alluminio anodizzato duro
Pronta per l'installazione con motore passo-passo NEMA11
Profilo quadrato con camera cava per linee e mezzi di alimentazione
Struttura modulare

Unità di sollevamento/rotazione

Autolubrificanti

Tutto da un'unica fonte!

Facilità di montaggio

Portali esenti da manutenzione nelle applicazioni dei nostri clienti

Sistemi di portali su misura per stampanti 3D XXL mobili

Con il supporto degli ingegneri igus, Actual ha realizzato una stampante 3D mobile in formato XXL. Questa è stata utilizzata per la progettazione di innovativi elementi per facciate in plastica biodegradabile per la costruzione di "Europe Building" nel quartiere marino di Amsterdam in Olanda. Qui, viene utilizzato il sistema modulare dei portali multiasse di igus: in questo caso viene utilizzato un portale ambientale, in cui l'asse x e l'asse y sono stati realizzati con le unità a cinghia dentata drylin e l'asse z con i sistemi a vite/madrevite drylin.

Portali nella stampante XXL

Portali nelle macchine di riempimento di liquidi biochimici

M2-Automation a Berlino sviluppa e costruisce dispositivi per la produzione di sistemi di diagnostica e preparazione di campioni con elevati requisiti in merito a sostanze chimiche, igiene e purezza. Per la produzione di sistemi di riempimento automatici per liquidi chimici e biologici e sospensioni nei livelli di picolitro e nanolitro, l'azienda aveva bisogno di portali adatti appositamente per l'ambiente del laboratorio. I portali drylin hanno soddisfatto i criteri di selezione - struttura leggera e compatta, assenza completa di lubrificante, elevate velocità, precisione di posizionamento e, non da ultimo, il rapporto prezzo/prestazione hanno convinto il cliente. L'utilizzo di cuscinetti in polimero in tutti i punti con componenti mobili rende il portale ambientale esente da lubrificazione e, quindi, da manutenzione.

Portali modulari in impianti di riempimento biochimici

Altri esempi applicativi con portali

Qui sono disponibili altre soluzioni di automazione che i nostri clienti hanno realizzato utilizzando la tecnologia lineare esente da lubrificazione e manutenzione nei settori movimentazione, pick and place e posizionamento.

Esempi applicativi di tecnologia lineare drylin

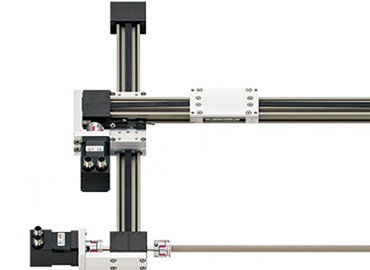

Cos'è un portale?

I portali sono robot industriali composti da una combinazione di diversi assi lineari. Questi aiutano a realizzare un movimento multi-dimensionale e vengono utilizzati per attività di posizionamento, automazione e come stazioni di misurazione. I portali sono disponibili in numerose strutture, compresi i portali lineari, i portali piatti e i portali ambientali.

I portali lineari vengono utilizzati in piani di lavoro verticali dove un asse lineare montato su una slitta lineare scorre sull'asse principale.
I portali piatti o portali di superficie sono basati su un sistema ad asse lineare che si può muovere nella direzione XY.
I portali ambientali sono solitamente portali a 3 assi con corse XYZ, dove è possibile aggiungere assi.

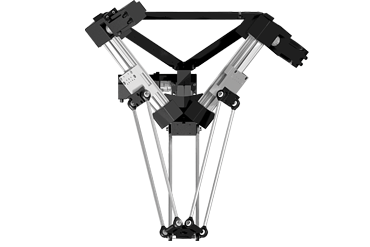

Cos'è un robot delta?

I robot delta sono robot industriali con almeno tre bracci, fissati a una base con giunti universali o, nel caso dei robot delta drylin, ad assi a cinghia dentata. La flangia a stella collegata tramite cuscinetti a sfere con gli assi del braccio si muove nelle direzioni X, Y e Z in modo da consentire un'elevata precisione. I bracci dei robot delta sono molto leggeri, ciò riduce l'inerzia e permette di raggiungere elevate velocità e accelerazioni.

Questo tipo di robot pick and place viene utilizzato spesso in fabbriche di imballaggio e assemblaggio.

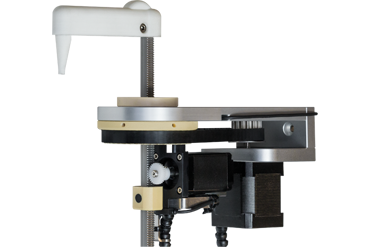

Cos'è un'unità di sollevamento/rotazione?

L'unità di sollevamento/rotazione è un robot pick and place compatto basato su un azionamento a cremagliera con un profilo in alluminio rivestito e un giunto asso-radiale con dentatura integrata per ricevere la cinghia dentata. Azionata da un motore Nema, l'unità di sollevamento/rotazione è in grado di eseguire movimenti di sollevamento e oscillanti. L'asta della guida è al contempo l'asta di azionamento, per cui questo dispositivo di movimentazione è in grado di muoversi in spazi di installazione molto piccoli.
Grazie alla struttura compatta, l'unità di sollevamento/rotazione offre possibilità di applicazione versatili e flessibili nella movimentazione di piccoli componenti.

Campi di applicazione frequenti:

tecnologia di pipettaggio
tecnologia di laboratorio
tecnologia di analisi
tecnologia medica

Poiché l'unità di sollevamento/rotazione drylin è un dispositivo di movimentazione modulare, i singoli componenti si possono ordinare in modo individuale o adattare a requisiti individuali. Dato che si tratta di un portapezzi, è possibile integrare ogni tipo di manipolatore.
