dryspin® Steilgewindespindel, Rechtsgewinde, Aluminium EN AW 6082

Außendurchmesser: 8 - 20 mm
Steigung: 10 - 100 mm
Mehrgängig
Nicht Selbsthemmend

Material: Aluminium EN AW 6082
Gewinderichtung: Rechtsgewinde
Gewindeart: dryspin®: Höchster Wirkungsgrad

Unsicher ob es passt?

Spindel konfigurieren

Download CAD-Daten

Gratismuster anfordern

Individuelle Spindelbearbeitung benötigt?

Hier schnell & einfach online konfigurieren.

Passende
Gewindemutter
gesucht?

Zum dryspin®
Gewindemutter
Online-Shop

Produktbeschreibung

dryspin® Steilgewindespindel der dryspin® Gewindetechnik

Gewindespindeln sind Maschinenelemente, die verwendet werden, um eine rotatorische Bewegung in eine Linearbewegungen umzuwandeln.

Die Steilgewindespindeln gehören zu unserem dryspin Sortiment, das speziell für schnelle und sehr effiziente Anwendungen konzipiert ist. Hier sind Gewindegrößen von DS4x2,4 bis DS18x100 erhältlich.

Die dryspin Gewinde Technologie wurde 2013 von dem Entwicklerteam der drylin Gewindetechnik entworfen und patentiert. Dabei wurde besonders Wert auf die Erhöhung der Lebensdauer und die Steigerung der Effizienz gelegt. Das dryspin Produktportfolio umfasst Steilgewindespindeln aus Edelstahl oder Aluminium (auf Anfrage) die in Steigungen von 2,4 mm bis 100 mm erhältlich sind. Die Steilgewindegeometrie ist eine Erweiterung zu den herkömmlichen Gewindetechnologien wie metrische und Trapezgewinde, mit zahlreichen Vorteilen. Mehr zu dem Thema finden Sie in unserem Blog zur dryspin® Technologie.

Das Standardmaterial der dryspin Gewindespindeln ist Edelstahl 1.4301, AISI 304. Dadurch wird 100 % Korrosionsfreiheit und ein geringerer Verschleiß ermöglicht. In Aluminium sind die Gewindespindeln ebenfalls erhältlich. Die von igus angebotenen Gewindespindeln sind in aller Regel gerollte Spindeln. Die Vorteile dieses Herstellungsverfahrens (gute Oberflächenqualität und kostengünstige Herstellung) passen optimal zu den schmierfreien Gewindemuttern aus tribologisch optimierten Kunststoffen.

Vorteile der dryspin® Steilgewindespindeln:
► 100 % Wartungsfreier Trockenlauf
► Längere Lebensdauer durch Asymmetrie
► Höhere Wirkungsgrade gegenüber herkömmlichen Trapezgewinden
► Geräuscharmer und Vibrationsfreier Lauf
► Unempfindlich gegen Staub und Schmutz
► 100 % Korrosionsfrei
► Nicht selbsthemmend
► Schnelle Lieferzeiten

Weitere Gewindegeometrien im Produktbereich der Gewindespindeln sind:
Trapezgewinde (DIN 103)
Metrische Gewinde (DIN13)
ACME Gewinde (ANSI B1.5 2C)

Technische Daten

Online Tools

Expertensystem Gewindetriebe

Hilfestellung zur Auswahl des optimalen Gewindesystems für Ihre Anwendung, Lebensdauerberechnung für gewünschte Gewindetrieb Konfiguration, PDF Download mit allen Details zum gewünschten Anwendungsfall

Konfigurator für Gewindespindeln

Individuelle Zapfenbearbeitung ohne CAD-Software, 2D-Bemaßungszeichnung und 3D Step-Datei, direkt online generiert, unmittelbare Preisberechnung, sofort online bestellen oder Angebot anfordern

Anwendungsbeispiele

Gewindetrieb Anwendungsbeispiele

Diese Seite zeigt verschiedenste Anwendungsbeispiele mit wartungs- und schmierfreien dryspin® Gewindetrieben

Gewindetechnik für Abfüllanlage von Reaktionsgefäßen

In dieser vollautomatischen Abfüllanlage für Medizinprodukte sind an verschiedenen Stellen Trapezgewindespindeln mit passenden Muttern verbaut worden.

Komponenten für Fitness- und Rehageräte

Leichte, leise und schmiermittelfreie Verstellung.

Hochleistungspolymere in Etikettiermaschinen

Trockenlaufende Hochleistungspolymere von igus® ermöglichen verschiedenste Einstellungen in Etikettiermaschinen von Krones.

Bierlift zum Selberbauen

Schmierfreie Gewindetriebe im selbstgebauten Bierlift

Schiebetritte in Zügen

Schmierfreie Gewindetriebe in Schiebetritte in Zügen

Downloads

Andere Lösungen

dryspin® Gewindemutter, Steilgewinde, J350SRM

iglidur® J350 ist für hohe Temperaturen und für niedrigen Reibwert bei mittlerer Last geeignet.

ab 21.42 CHF/Stk.

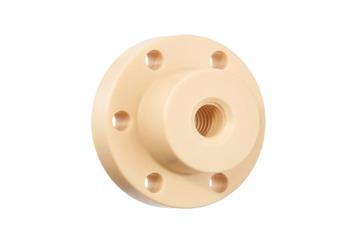

dryspin® Flanschgewindemutter, Steilgewinde, J350FRM
