Doppelgelenklager, EGZM, R, igubal®

Maßreihe: E, in Anlehnung an DIN ISO 12240
Material Gehäuse: igumid G
Material Kalotte: iglidur® R
Wartungsfreier Trockenlauf
Mechanisches Verbindungselement zwischen zwei Bauteilen
Ausgleich von Fluchtungsfehlern
Korrosionsresistent
Doppelgelenklager 90 ° gedreht auf Anfrage erhältlich

Unsicher ob es passt?

Produktbeschreibung

igubal® Gelenklager

Der Einsatz von Gelenklagern ist in der Regel verbunden mit hohen Gewichten der Lager, schwierigem Einbau und hohen Kosten. Meist ist längerfristig doch Wartung erforderlich, und die Lager sind nur in Sonderausführungen korrosionsbeständig. Oft sind Wälz- oder Gleitlager durch Kantenbelastung übermäßig belastet und fallen vorzeitig aus, oder Lager müssen umständlich nachjustiert, nachgerieben oder umgebaut werden, um Fluchtungsfehler auszugleichen. igubal®-Gelenklager machen Schluss mit all diesen Nachteilen und eröffnen durch ihre Konstruktion völlig neue Möglichkeiten: Sie sind leicht zu handhaben, kostengünstig, sehr leicht und sehr robust.

Das Gehäuse besteht aus igumid G, einem besonders schlagfesten, langfaserverstärkten Polymer. Langzeitig geeignet für Temperaturen von -30 °C bis +80 °C.

Hier ist die Kugelkalotte aus iglidur® R gefertigt, einem Low-Cost-Werkstoff mit niedrigen Reibwerten und guter Verschleißfestigkeit bei niedrigen bis mittleren Belastungen.

Wartungsfreier Trockenlauf
Mechanisches Verbindungselement zwischen zwei Bauteilen
Ausgleich von Fluchtungsfehlern
Korrosionsresistent

Typische Anwendungsbereiche

Lebensmittelbranche
Schienenverkehrstechnik
Automobilindustrie
Anlagenbau

Viele weitere Anwendungsbereiche finden Sie bei unseren Branchenlösungen

Wann nehme ich es?

Wenn ich hohe axiale und radiale Belastung habe
Bei einfachster Montage
Wenn extrem geringe Bauräume vorliegen
Wenn Chemikalienbeständigkeit gewünscht ist
Wenn eine kostengünstige Alternative gewünscht ist
Wenn schmutzunempfindliche Lager benötigt werden
Wenn Fluchtungsfehler ausgeglichen werden sollen

Wann nehme ich es nicht?

Wenn Temperaturen über +80 °C herrschen
Wenn Abmessungen über 12 mm benötigt werden
Wenn Rotationsgeschwindigkeiten von über 0,5 m/s realisiert werden sollen

Nutzen Sie unsere Filtermöglichkeiten, um das geeignete Produkt zu finden

Toleranzen
Wartungsfreie igubal®-Gelenklager werden mit einer Toleranz im Innendurchmesser nach E10 ausgelegt. Die Welle sollte zwischen h6 und h9 toleriert sein. Durch das Lagerspiel können Ausdehnungen der Lager bei Erwärmung ausgeglichen werden.Prüfen des Innendurchmessers

Montage
igubal®-Gelenklager werden in eine H7-Bohrung eingepresst und axial gesichert. Ein exaktes Ausrichten der Lagergehäuse ist nicht erforderlich, da das Gelenklager Fluchtungsfehler selbständig ausgleicht.

Technische Daten

Online Tools

Produktfinder für Gelenklager

Schnell zum richtigen Gelenklager. Der igubal®-Produktfinder zeigt Ihnen mit wenigen Klicks die passende Gelenklager-Lösung speziell für Ihre Anwendung.

Experte für Gelenklager

Jetzt mit wenigen Eingaben die zu erwartende Lebensdauer für igubal® Gelenklager berechnen.

Downloads

Andere Lösungen

Clips-Gelenklager, heavy duty, ECLM-HD, igubal®

Für hohe Axiale und radiale belastungen, Maßreihe E

ab 6.41 CHF/Stk.

Gelenklager, KGLI, inch, igubal®

Classic Design, einfache Montage, Maßreihe K

ab 2.86 CHF/Stk.

Flanschlager mit 2 Befestigungslöchern, EFOM igubal®, Kugelkalotte iglidur® J4V

Einfache Montage, zwei Befestigungslöcher, Maßreihe E

ab 6.59 CHF/Stk.

Flanschlager mit 2 Befestigungslöchern, EFOM igubal®, Kugelkalotte iglidur® R

Einfache Montage, zwei Befestigungslöcher, Maßreihe E

ab 4.71 CHF/Stk.

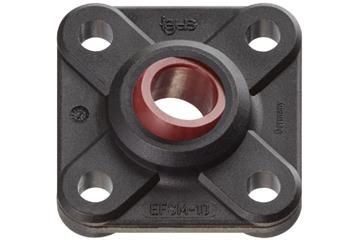

Flanschlager mit 4 Befestigungslöchern, EFSM igubal®, Kugelkalotte iglidur® R

Für hohe radiale Belastungen, vier Befestigungslöcher, Maßreihe E

ab 5.45 CHF/Stk.

Clips-Gelenklager, maximaler Toleranzausgleich, EGFM-T R, igubal®

Toleranzausgleich, Maßreihe E

ab 5.58 CHF/Stk.

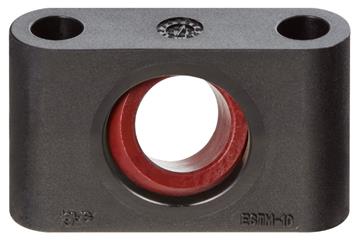

Stehlager, ESTM, R, igubal®
