Two in One: Tandem-Zahnriemenachse

Die Tandem-Zahnriemenachse ZLWT ist dank des Doppelriemens ideal, wenn mehrere Linearschlitten schnell und unabhängig voneinander bewegt werden sollen. Die Motoren können einseitig oder beidseitig montiert werden. Auch ein paralleler Synchronantrieb ist möglich.

Ergänzung derTandem-Zahnriemenachse Baugröße 10/20
Kompakte Tandem-Zahnriemenachse mit zwei Zahnriemen in einer Einheit
Zwei Schlitten können synchron oder separat angesteuert werden
Mit drylin® W-Austauschlager für den schnellen Lagertausch auf der Schiene
Anschlussfertig lieferbar mit igus Elektromotoren und D1 Motorsteuerung

Typische Anwendungsbereiche: Automatisierung, Robotik, Montagezellen, Lackieranlagen

Produkt anfragen

Vorteile der Two in One Zahnriemenachse

Technik verbessern

Zahnriemenachse mit Doppelzahnriemen auf Basis des Linearführungssystems drylin® W
Getrennte Ansteuerung von zwei Linearschlitten oder synchroner Betrieb
Vorbereitet für den Anschluss von zwei NEMA-Schrittmotoren / DC-Motoren
Geeignet als 7. Achse in der Robotik zum Verfahren von zwei Robotern

Kosten sparen

Verwendung einer linearen Achse anstelle von zwei
Breite Bauweise bietet volle Stabilität
Reduzierter Konstruktionsaufwand durch die Lieferung von Linearachse/Motor/Motorsteuerung aus einer Hand
Alle Gehäuselager können direkt auf der Schiene ohne Demontage ausgetauscht werden
Kostengünstiges Austausch-Kit bestehend aus Gehäuselager, Deckeln und Montagewerkzeug

Beweise

Lebensdauer von drylin® W kann online berechnet werden
Im igus-Labor einem Langzeittest unterzogen
Lagerwechsel direkt auf der Schiene in unter 30 Sekunden
Motorsteuerung kann online simuliert werden

Nachhaltigkeit

Positionierung von zwei Linearschlitten mit nur einer Achse
Schmiermittelfrei, sauber und wartungsfrei
Gehäuselager austauschbar, alle Metallteile der Linearachse können lebenslang wiederverwendet werden

Manuelle oder automatisierte Formatverstellung

Wann nutze ich was?

Zahlreiche Möglichkeiten

Sie sind sich noch nicht sicher, wie Ihre Spindelachse angetrieben werden soll? Wir stellen Ihnen verschiedene Möglichkeiten vor:

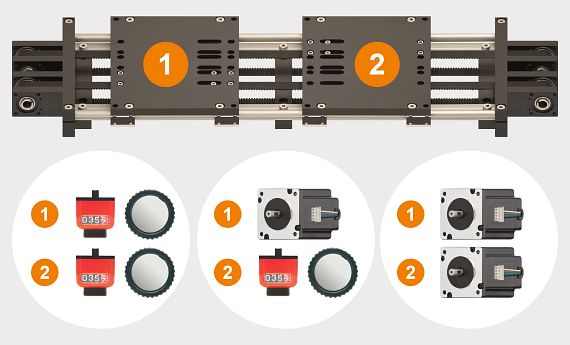

Zwei manuelle Antriebe, zum Beispiel mit Positionsanzeiger und Handrad
Je ein manueller und ein elektrischer Antrieb
Zwei elektrische Antriebe, zum Beispiel mit Schrittmotor

Auf den nächsten Slides können Sie die jeweiligen Vorteile entdecken.

Manuelle Formatverstellung

Anspruchsvollere Formatverstellungen werden mit verwindungssteifen Linearachsen durchgeführt. Diese vertragen einerseits höhere Krafteinwirkungen und ermöglichen dank Handrad und Stellanzeige die präzise Feinjustierung eines gewünschten Stellwerts. Sie sind außerdem schnell konfiguriert und in der Anlage implementiert. Da die Bedienung manueller Positioniersysteme ohne Stellantrieb dennoch zeitaufwändig sein kann, lohnt dieses System nur dann, wenn Formatverstellungen in der Maschine seltener anfallen.

Automatisierte Formatverstellung

Sind Formatverstellungen regelmäßig wiederkehrend und an vielen Stellen in der Verpackungsmaschine notwendig, werden Positioniersysteme mit Anbindung von Stellantrieben unentbehrlich. Durch die Zeitersparnis können sich die höheren Kosten im Vergleich zu manuellen Systemen schnell amortisieren. Mit optionaler Ergänzung einer Motorsteuerung lassen sich mehrere Verstelleinheiten synchron positionieren. Dadurch können auch Fehler vermieden werden.

Test der Tandem-Zahnriemenachse im Labor

Die robuste Konstruktion mit schmierungsfreien drylin® W-Lineargleitlagern sorgt für eine lange Lebensdauer und einen wartungsfreien Betrieb. Dies wurde im igus-Testlabor bestätigt.

ZLWT - getestet und bewiesen: 400.000 Zyklen ohne Wartung

Motor: igus EC-Gleichstrommotor und -Getriebe
Belastung: 1.500N
Hub: 1.500mm
Geschwindigkeit: 0,3m/s
Kundenspezifikation: 400.000 Zyklen
Test-Ende: 412.654 Zyklen
Ziel erreicht: JA

Technische Daten und Abmessungen [mm]

Art.-Nr.	Max. Hublänge [mm]	Übersetzung [mm/U]	Verzahnung	Zahnriemen- material	Zahnriemen- spannung [N]	Gewicht [kg]	Zusätzl. Gewicht (pro 100mm) [kg]
ZLWT-10160	2000	75	3M	Neoprene with fibre glass	200	4.0	0.25	Request
ZLWT-10200	2000	75	3M	Neoprene with fibre glass	200	4.5	0.30	Request
ZLWT-20200	3000	144	8M	PU with stainless steel	750	11.0	0.50	Request
ZLWT-20300	3000	144	8M	PU with stainless steel	750	12.5	0.65	Request

Art.-Nr.	A	AI	H	E2	E3	E4	C4	f	lt	ha	lz	l	d2 H7
ZLWT-10160	193	150/200/250	40	180	Al-13	90	240	1	74	18.0	18	448	10
ZLWT-10200	233	150/200/250	40	220	Al-13	120	240	1	74	18.0	18	448	10
ZLWT-20200	252	200/250/300/350	63	234	Al-18	120	240	1	98	28.5	27	596	14
ZLWT-20300	352	200/250/300/350	63	334	Al-18	200	240	1	98	28.5	27	596	14

Art.-Nr.	d3	g3	D	K für DIN912-M6	at	lt2	lu	V [mm/U] Standard
ZLWT-10160	38	M4	10	M6	107	59	20	75
ZLWT-10200	38	M4	10	M6	107	59	20	75
ZLWT-20200	60	M5	20	M8	122	78	40	144
ZLWT-20300	60	M5	20	M8	122	78	40	144

Technische Zeichnung Tandem-Zahnriemenachse

Weitere Informationen

Elektrische Antriebssysteme

Geeignete Elektromotoren

Im Online Shop finden Sie passende Schritt-, DC-, und EC-Motoren um Linearachssysteme mit passenden Motorlösungen auszustatten. Zusammen mit den Linearachsen können komplette Positioniersysteme konfiguriert und werden, die einbau- und anschlussfertig geliefert werden. Zur Ansteuerung der Motoren bietet igus zudem leistungsstarke Motorsteuerungen an.

Zum Elektromotor Shop

Auswechseln der Gehäuselager

Gehäuselager für Linearachsen von igus wechseln

Schneller Wechsel in nur 30 Sekunden

Mit dem innovativen Gehäuselager WJ200UMA-01-AL aus der drylin® W-Produktreihe ist es möglich, die Gleitlagerbuchse noch einfacher und ohne aufwändige Demontagearbeiten zu wechseln.
Das mitgelieferte Werkzeug ermöglicht den sekundenschnellen Austausch der Gleitlagerbuchse. Das spart wertvolle Zeit und Kosten!

Zum Gehäuselager WJ200UMA-01-AL
