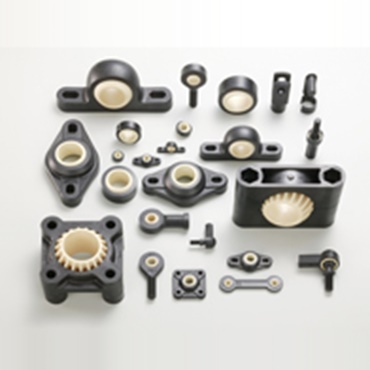

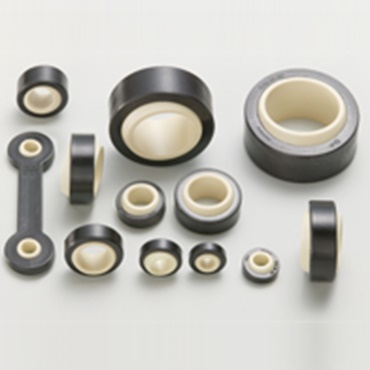

Cuscinetti a sfere igubal®

Esenti da lubrificanti e manutenzione, realizzati in tecnopolimero

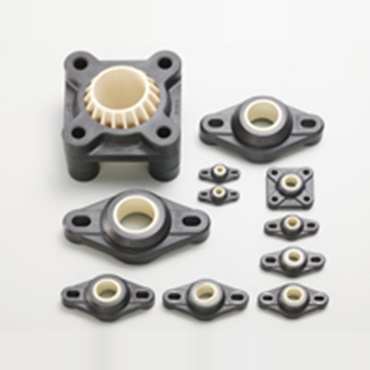

I supporti snodati igubal® sono elementi autoallineanti completamente in plastica. Gli snodi scomponibili e autoallineanti sono facili da montare, si adattano a tutte le posizioni angolari e in molti casi possono essere sostituiti da supporti speciali. igubal® offre tutti i vantaggi dei tecnopolimeri. Presentano eccellenti proprietà di assorbimento delle vibrazioni e sono utilizzabili in applicazioni a secco. Sono resistenti allo sporco e possono essere utilizzati con liquidi e persino con prodotti chimici poiché sono completamente resistenti alla corrosione. Il peso dei componenti igubal® è fino all'80% inferiore rispetto ai componenti concorrenti comparabili realizzati in acciaio. Si risparmia anche sui costi sostenuti durante le fasi di approvvigionamento e manutenzione. I prodotti igubal® sono estremamente competitivi grazie ai bassi costi di manutenzione e riparazione e al più rapido montaggio e smontaggio del design scomponibile. Inoltre, lo spazio di installazione può essere ridotto a causa delle dimensioni più ridotte. I cuscinetti autoregolanti igubal® sono costituiti da alloggiamenti in plastica con rinforzo in fibra per una elevata stabilità e da calotte sferiche realizzate in polimeri tribo-ottimizzati per ridurre l'usura e la durata d'esercizio. La serie igubal® offre allo sviluppatore un sistema completo di elementi per cuscinetti autoallineanti: teste a snodo, giunti a forcella, supporti a flangia, cuscinetti a sfera e supporti snodati a omega.

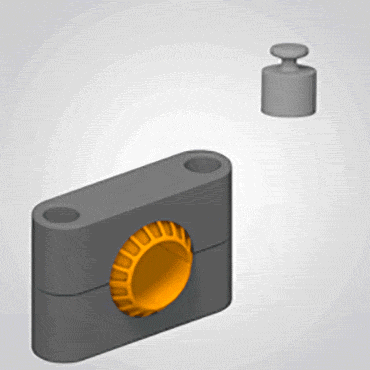

1... Peso componenti

Ridotti carichi mobili

I dettagli del principio di funzionamento

Minor peso Poiché i cuscinetti a sfera igubal® sono realizzati in polimero, il peso dei componenti è fino all'80% inferiore rispetto ai cuscinetti metallici comparabili. Di conseguenza, per. es. la massa da movimentare è minore e quindi si consuma meno energia.

Collaudato igus®

Esempio applicativo

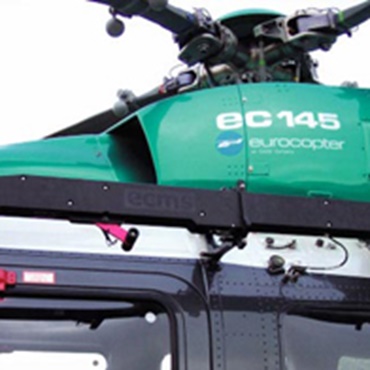

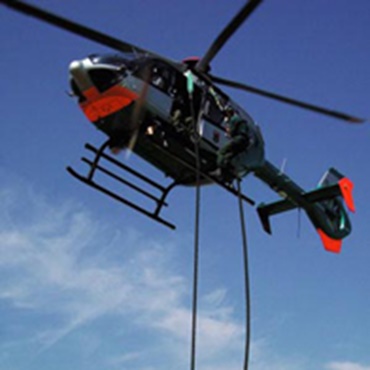

Sistema di carico dell'elicottero

Il nuovo sistema di carico esterno per elicotteri richiede peso minimo, elevata affidabilità e resistenza alle condizioni atmosferiche oltre all'assenza di manutenzione. Sono quindi possibili operazioni di salvataggio come evacuazioni in caso di allagamento.

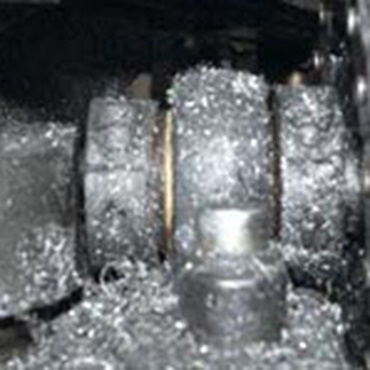

2... Uso esterno

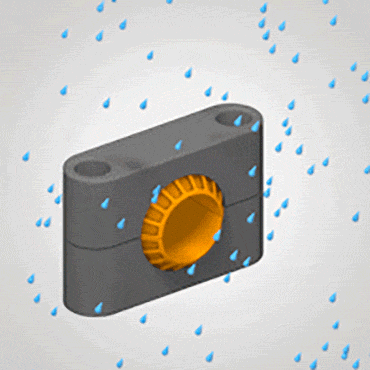

Resistenti alla corrosione

I dettagli del principio di funzionamento

Le capacità di resistenza alla corrosione dei cuscinetti igubal® li rendono particolarmente adatti all'uso all'aperto. Il cuscinetto igubal® è utilizzabile senza problemi anche in condizioni ambientali difficili. Anche in presenza di molto sporco, gli snodi igubal® non necessitano di guarnizioni, anche per polveri o residui.

Collaudato igus®

Esempio applicativo

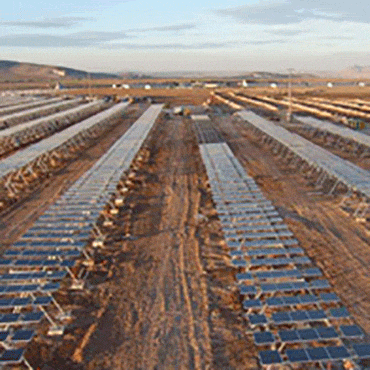

Modulo solare

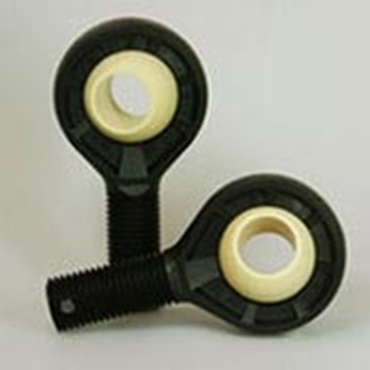

Le teste a snodo rimangono esenti da manutenzione anche quando l'ambiente è aggredito da polvere fine o inquinanti abrasivi. Non c'è rischio che si inceppino e i lubrificanti solidi incorporati assicurano un basso coefficiente di attrito e una eccezionale resistenza all'abrasione.

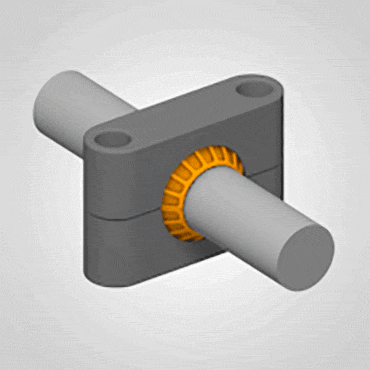

3... Ammortizzazione delle vibrazioni

vibrazioni ridotte

I dettagli del principio di funzionamento

Grazie all'utilizzo di plastiche speciali come materiale di alloggiamento e anche per le calotte sferiche, i cuscinetti a sfera igubal® sono il componente ideale quando è richiesta una maggior ammortizzazione delle vibrazioni. Si possono ottenere più lunghe durate d'esercizio utilizzando i cuscinetti a sfera igubal®, soprattutto per applicazioni con oscillazioni e vibrazioni ad alta frequenza.
Torna in alto

Esempio applicativo

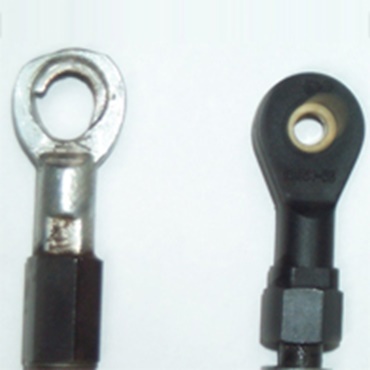

Prova di durata rispetto all'acciaio

Prova di durata di un anno con 97 milioni di cicli a 15.000 cicli all'ora Tempo di esercizio di circa 6.500 ore. Diametro interno dopo la prova: 6.0 compatto - 6.1 inceppamenti Carico tra 50-90 N L'acciaio si è rotto dopo 50 milioni di cicli

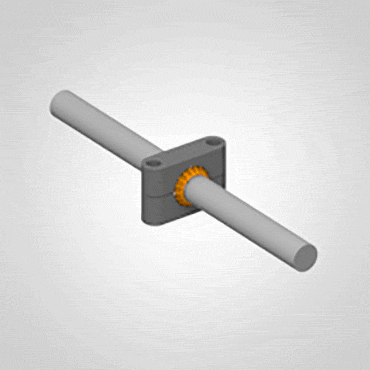

4... Diametro dell'albero

16 mm ... 50 mm

I dettagli del principio di funzionamento

I cuscinetti a sfera igubal® sono disponibili con diametri dell'albero da 2 mm a 50 mm come componenti standard da magazzino.

Collaudato igus®

Esempio applicativo

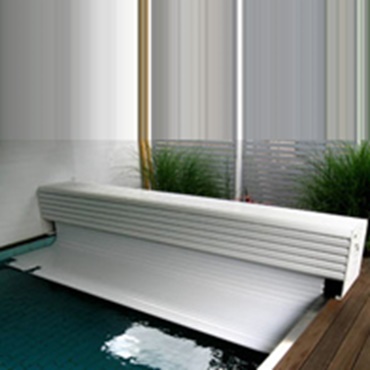

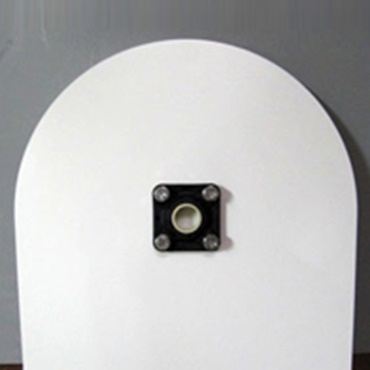

Coperture per piscina

Per queste coperture per piscina (strutture di superficie) in passato si usavano i cuscinetti sferici. A seconda delle dimensioni della copertura della piscina, ora si usano i cuscinetti a flangia igubal® di igus® della serie EFSM.

5... Esenti da lubrificazione e manutenzione

Nessuna manutenzione richiesta

I dettagli del principio di funzionamento

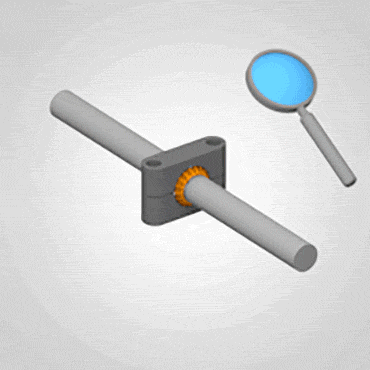

Evitando l'uso di lubrificanti e oli, non c'è il rischio che i materiali si appiccichino o che si formi una mescola simile a un impasto Il lubrificante incorporato nei materiali tribo-ottimizzati assicura inoltre la lubrificazione uniforme per tutta la durata d'esercizio.

Collaudato igus®

Esempio applicativo

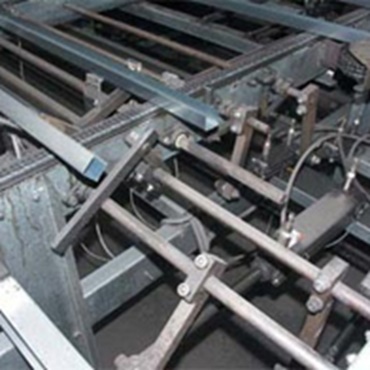

Unità d'imballaggio per profili

Nell'impianto di imballaggio per profili, circa 50 cuscinetti in polimero tribo-ottimizzato dimostrano la loro resistenza nelle più diverse posizioni. Ci sono cuscinetti a flangia e supporti snodati a omega per movimenti oscillanti e rotatori, oltre a varie teste a snodo che assorbono la trazione e la pressione. Su ciascuna unità d'imballaggio sono montati circa 50 cuscinetti a sfera della serie "igubal®".

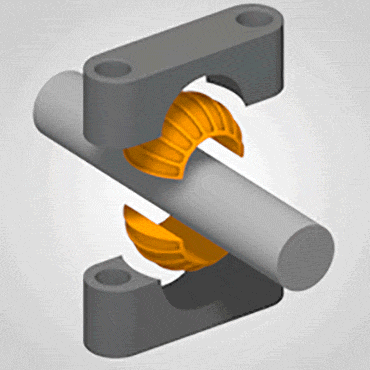

6... Disegno scomponibile:

Facile montaggio e smontaggio

I dettagli del principio di funzionamento

I supporti snodati a omega igubal® sono disponibili per dimensioni di installazione da 16 mm a 50 mm in un design completamente scomponibile. La struttura scomponibile delle calotte sferiche e l'alloggiamento facilitano il montaggio e lo smontaggio.
Torna in alto

Esempio applicativo

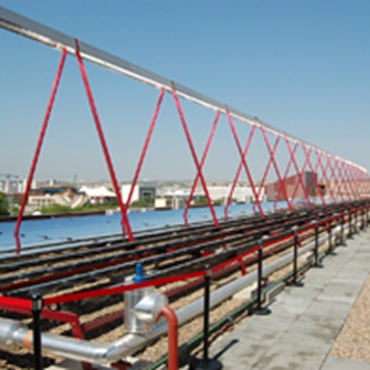

Impianto solare

Teste a snodo "igubal®" come elementi di collegamento per le barre di accoppiamento che collegano il modulo solare al telaio di montaggio.

7... Struttura compatta

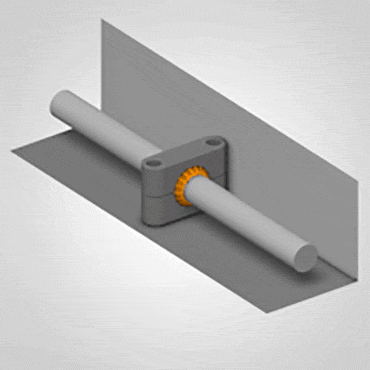

Richiede uno spazio ridotto

I dettagli del principio di funzionamento

Utilizzando una calotta sferica per cuscinetti in tecnopolimero in un alloggiamento adattato per questo scopo, tutti i supporti snodati a omega hanno un design compatto. Questo facilita l'uso di cuscinetti assolutamente efficienti anche in spazi di installazione minimi, come pure il montaggio e lo smontaggio in spazi ristretti.
Torna in alto

Esempio applicativo

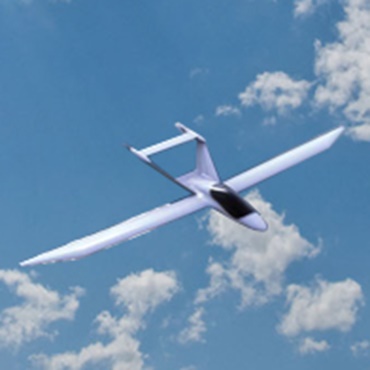

Piccolo piano elettrico

Per ottenere le migliori condizioni di volo, tutti i componenti devono essere leggeri e allo stesso tempo il più passibile duraturi. Di conseguenza, gli sviluppatori in molti casi hanno deciso di usare i prodotti igus®, come i cuscinetti a sfera igubal® e catene portacavi igus® per fornire corrente elettrica al motore.
All'esempio applicativo

8... Dati elettrotecnici

Utilizzo in ambienti corrosivi

I dettagli del principio di funzionamento

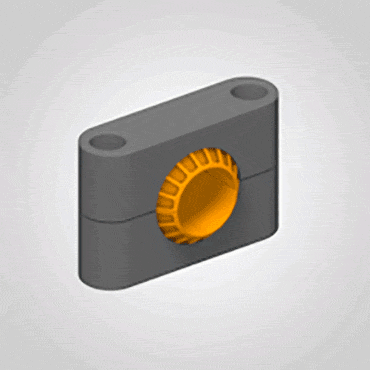

La calotta in iglidur® W300 e la sede in igumid G sono resistenti a sostanze debolmente alcaline, acidi deboli e carburanti e a tutti i tipi di lubrificanti. Una selezione di vari materiali è disponibile per richieste più esigenti, come la resistenza agli agenti chimici.
Torna in alto

Esempio applicativo

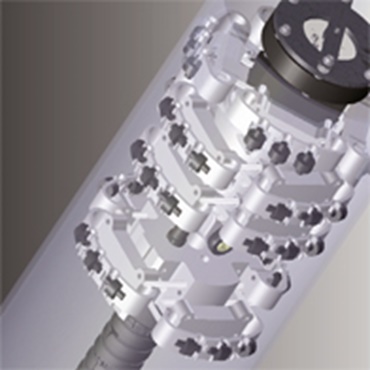

Robot di controllo

Dato che il peso totale del robot doveva essere limitato a 2 chilogrammi, la plastica è stata la scelta primaria per questa applicazione, compresa la catena portacavi e una serie di cuscinetti a sfera igus®.

9... Struttura

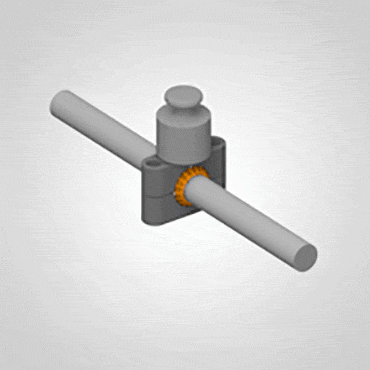

Elevata capacità di carico

I dettagli del principio di funzionamento

La capacità di carico degli snodi igubal® esenti da manutenzione è molto elevata a temperature ambiente standard. Gli snodi igubal® sopportano carichi elevati pesando un quinto rispetto ai tradizionali componenti in metallo. Possiedono ottime capacità ammortizzanti grazie al supporto bicomponente in plastica in grado di assorbire le vibrazioni, a differenza dell'acciaio.

Collaudato igus®

Esempio applicativo

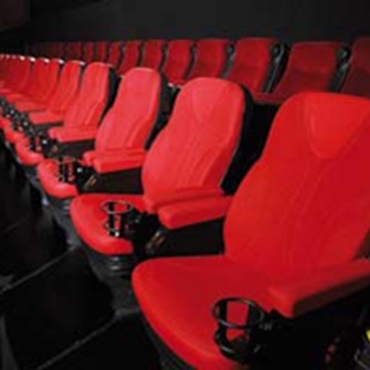

Sedili 4D

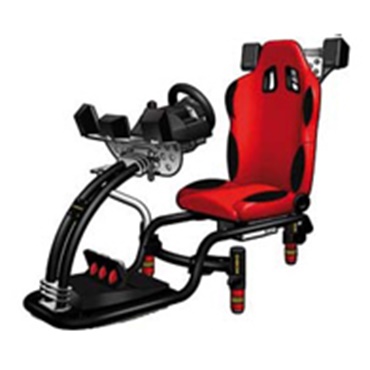

I cuscinetti a piedistallo igubal® esenti da manutenzione sono utilizzati nei sedili dei teatri; sono silenziosi e sono affidabili anche a carichi elevati. In un simulatore di corsa, possono essere simulati movimenti complessi. Qui i cuscinetti in teflon sono stati sostituiti con cuscinetti in plastica per aumentare in modo significativo la durata d'esercizio e ridurre il rumore intrinseco.

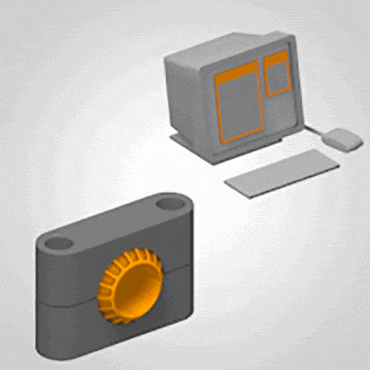

10... calcolati online

Calcolo della durata di esercizio / usura

I dettagli del principio di funzionamento

Il sistema esperto igubal® permette agli utenti di verificare l'idoneità degli elementi per le loro applicazioni speciali. Oltre a utilizzare vari elementi igubal®, gli utenti possono anche scegliere tra diversi tipi di carico (radio-assiale e/o statico, ciclico e dinamico).

Collaudato igus®

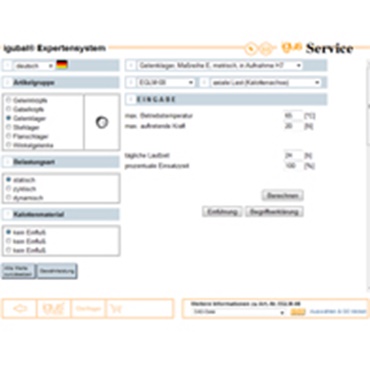

Sistema esperto igubal®

Inserendo i parametri dell'applicazione si ottiene la durata di esercizio prevista per gli snodi sferici igubal®
Vai al calcolo della durata di esercizio igubal®

Esempio applicativo

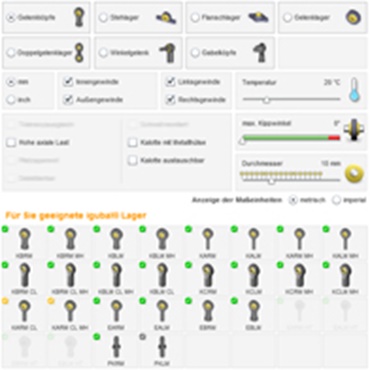

Ricerca prodotti igubal®

La ricerca dei prodotti igubal® vi mostra lo snodo sferico più adatto per la vostra applicazione con pochi clic. È sufficiente inserire alcuni dati sul prodotto che desiderate e altri fattori per voi importanti. Otterrete le migliori soluzioni per la vostra applicazione.

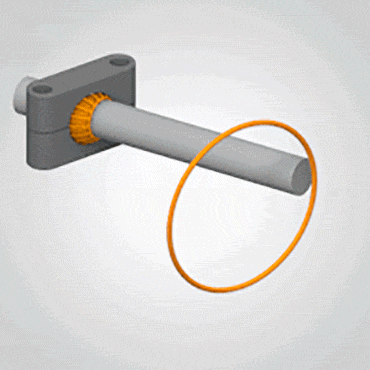

11... Tipi di movimento

rotatorio lineare e oscillante

I dettagli del principio di funzionamento

Poiché gli elementi sono configurati come cuscinetti, è possibile usare igubal® per movimenti oscillanti e rotatori, come pure per movimenti lineari in direzione assiale.

Collaudato igus®

Esempio applicativo

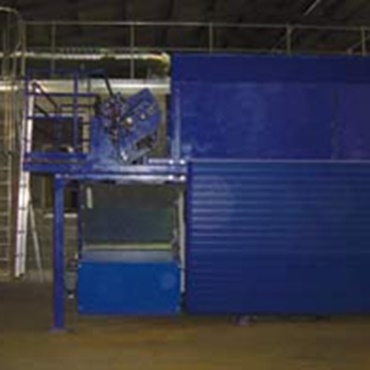

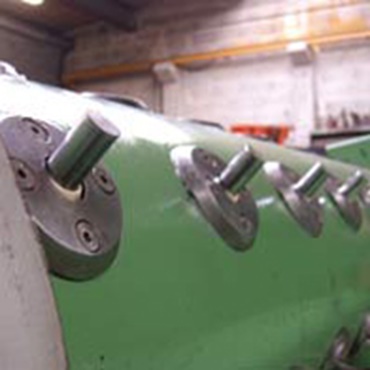

Impianto di riciclaggio

Questa macchina è utilizzata per migliorare il riciclaggio dei rifiuti domestici. Apre i sacchetti dei rifiuti ed effettua un primo pre-smistamento dei contenuti. Ciascuna macchina contiene 69 cuscinetti a flangia igubal®, che sono stati scelti tenendo conto della loro resistenza alla corrosione, assenza di lubrificanti e struttura salva-spazio.

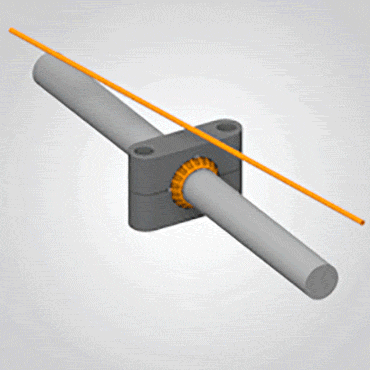

12... Design sferico

Montaggio diretto e salvaspazio

I dettagli del principio di funzionamento

Grazie al loro struttura sferica, i cuscinetti a sfera igubal® sono perfettamente equipaggiati per compensare i disallineamenti tra gli alberi e le sollecitazioni trasversali. Inoltre, i potenziali carichi di spigolo sono quasi completamente eliminati grazie alla compensazione automatica. La calotta sferica può essere facilmente utilizzata con i movimenti oscillanti.

Collaudato igus®

Esempio applicativo

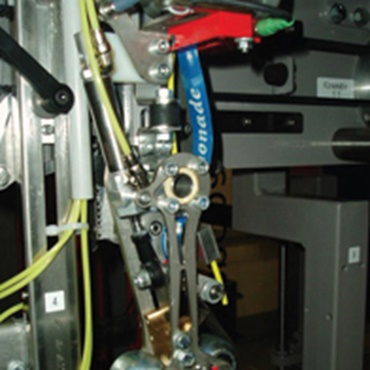

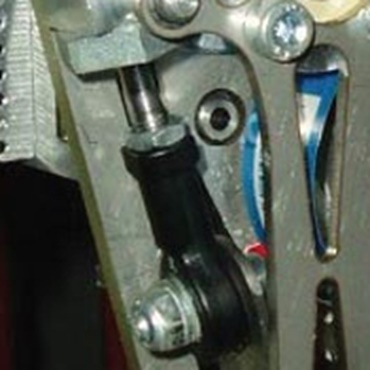

Testa di applicazione

"Siamo stati in grado di realizzare la testa di applicazione rispettando dati e specifiche previsti (per requisiti e costi) solo mediante l'utilizzo dei cuscinetti in tecnopolimero e dei cuscinetti a sfera previsti a disegno. ”

Tilo Lechner / Ludger Pauls, KHS Kisters, Kleve

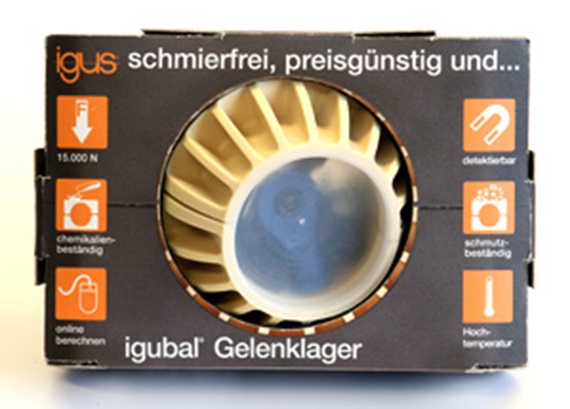

Ordine campioni
