Gleitdurchführungen für triflex R Ketten

Gleitdurchführungen ohne Pendellager

  • Sanfte Bewegung und Führung der triflex® R e-kette® am Roboter
  • Definierte Führung der triflex® TRC, TRE und TRL am Roboter

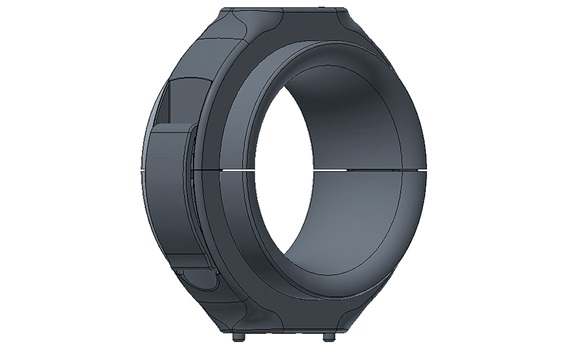

Gleitdurchführung für Triflex R ohne Pendellager

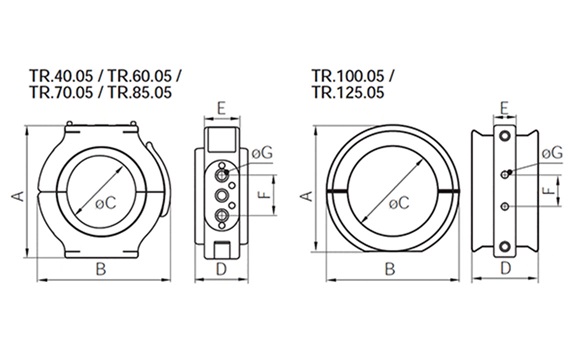

Gleitdurchführung für Triflex R ohne Pendellager Abmaße

Funktionsweise eine Gleitdurchführung

  • Sorgt für ein gleichmäßigen Lauf der e-kette®
  • Zur Führung der e-kette® am Roboter
  • Sinnvoller Einsatz im Zusammenhang Rückzugsystemen
  • Im Video ist die Gleitdurchführung am vorderen Bereich des Rückzugsystems montiert
Artikel Nr. Maß A [mm] Maß B [mm] Maß C [mm] Maß D [mm] Maß E [mm] Maß F [mm] Maß G [mm]
in 3-4 Arbeitstagen versandfertig TL.30.05 56 60 36 28 14 36 5.8 24.88 CHF In den Warenkorb
in 8-12 Arbeitstagen versandfertig TR.40.05 85 84.5 46 32 21 27 6.5 37.09 CHF In den Warenkorb
in 3-4 Arbeitstagen versandfertig TR.40.05.M6 85 84.5 46 32 21 27 6.5 37.09 CHF In den Warenkorb
in 8-12 Arbeitstagen versandfertig TR.50.05 96 102 58 67 21 27 6.5 114.17 CHF In den Warenkorb
in 3-4 Arbeitstagen versandfertig TR.50.05.M6 96 102 58 67 21 27 6.5 114.17 CHF In den Warenkorb
in 8-12 Arbeitstagen versandfertig TR.60.05 126 126 75 50 32 40 9 55.00 CHF In den Warenkorb
in 8-12 Arbeitstagen versandfertig TR.60.05.M8 126 126 75 50 32 40 9 55.00 CHF In den Warenkorb
in 8-12 Arbeitstagen versandfertig TR.65.05 126 126 75 75 32 40 9 84.70 CHF In den Warenkorb
in 8-12 Arbeitstagen versandfertig TR.65.05.M8 126 126 75 75 32 40 9 84.70 CHF In den Warenkorb
in 3-4 Arbeitstagen versandfertig TR.70.05 153 155 86 70 35 40 9 64.46 CHF In den Warenkorb
in 8-12 Arbeitstagen versandfertig TR.70.05.M8 153 155 86 70 35 40 9 64.46 CHF In den Warenkorb
in 3-4 Arbeitstagen versandfertig TR.85.05 153 155 100 84 35 40 9 86.37 CHF In den Warenkorb
in 8-12 Arbeitstagen versandfertig TR.85.05.M8 153 155 100 84 35 40 9 86.37 CHF In den Warenkorb
in 8-12 Arbeitstagen versandfertig TR.100.05 162.5 169.5 115 85 28 40 8.5 280.55 CHF In den Warenkorb
in 8-12 Arbeitstagen versandfertig TR.100.05.M8 162.5 169.5 115 85 28 40 8.5 280.55 CHF In den Warenkorb
in 8-12 Arbeitstagen versandfertig TR.125.05 179 190 142 84 40 64 9 522.57 CHF In den Warenkorb
in 8-12 Arbeitstagen versandfertig TR.125.05.M8 179 190 142 84 40 64 9 522.57 CHF In den Warenkorb
Mehr zum gewünschten Artikel:
3D-CAD 3D-CAD
Musterbestellung Musterbestellung
Preisanfrage Preisanfrage
myCatalog myCatalog

Gleitdurchführungen mit Pendellager

  • bis auf das Pendellager besteht kein Unterschied zwischen TR.XX.05 ohne Pendellager und TR.XX.07 mit Pendellager
  • für noch mehr Bewegungsfreiheit bei der definierten Führung der triflex® TRC, TRE und TRL am Roboter

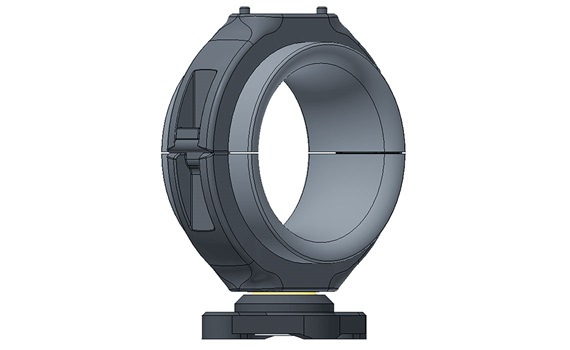

Gleitdurchführung für Triflex R mit Pendellager

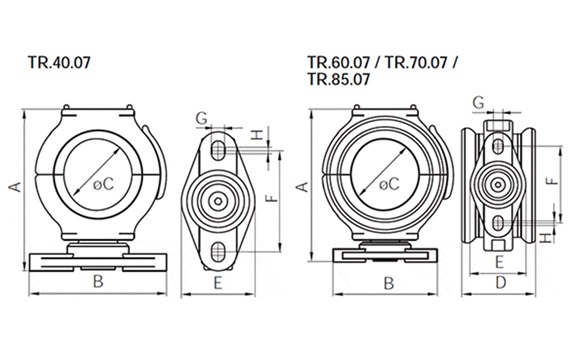

Gleitdurchführung für Triflex R mit Pendellager Abmaße
Artikel Nr. Maß A [mm] Maß B [mm] Maß C [mm] Maß D [mm] Maß E [mm] Maß F [mm] Maß G [mm]
in 3-4 Arbeitstagen versandfertig TR.40.07 108 89 46 32 47 65 8.4 74.34 CHF In den Warenkorb
in 3-4 Arbeitstagen versandfertig TR.50.07 119 89 58 67 47 65 8.4 151.42 CHF In den Warenkorb
in 3-4 Arbeitstagen versandfertig TR.60.07 156 118 118 50 65 87.5 10.5 101.10 CHF In den Warenkorb
in 3-4 Arbeitstagen versandfertig TR.65.07 156 118 75 75 65 87.5 10.5 128.27 CHF In den Warenkorb
in 3-4 Arbeitstagen versandfertig TR.70.07 183 118 86 70 65 87.5 10.5 110.57 CHF In den Warenkorb
in 3-4 Arbeitstagen versandfertig TR.85.07 183 118 100 84 65 87.5 10.5 128.12 CHF In den Warenkorb
in 8-12 Arbeitstagen versandfertig TR.100.07 189 118 115 85 79 87.5 10.5 326.64 CHF In den Warenkorb
Mehr zum gewünschten Artikel:
3D-CAD 3D-CAD
Musterbestellung Musterbestellung
PDF PDF
Preisanfrage Preisanfrage
myCatalog myCatalog
in 3-4 Arbeitstagen versandfertig
in 3-4 Arbeitstagen versandfertig
