Wartungsfreie Lager auf engem Bauraum in Walzmaschine für LKW-Kotflügel

Steckbrief

• Was wurde benötigt: drylin W-Einzelschienen, iglidur Z-Gleitlager
• Anforderungen: es waren wartungsfreie Lager gesucht, die bei geringem verfügbaren Bauraum zum Einsatz kommen und trotz hohem Staubaufkommen in der Anlage zuverlässig arbeiten
• Branche: Automobilindustrie
• Erfolg für den Kunden: Die drylin- und iglidur Lagertechnik arbeitet in der Walzmaschine komplett schmierstofffrei und hoch präzise. Dies wirkt sich positiv auf die Produktqualität aus. Durch Ausbleiben von Schmierstoffen kann kein Staub mehr am System anhaften wodurch sich die Lebensdauer erhöht hat

Problem

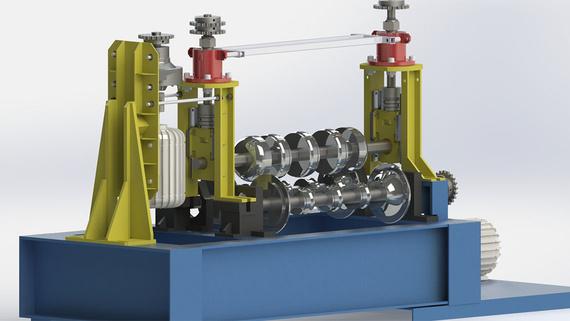

In dieser Walzmaschine werden für die Automobilindustrie Aluminiumprofile weiterverarbeitet. Das Endprodukt kommt dann später als Kotflügel für Anhänger- und Lkw-Räder zum Einsatz. Im Hebesystem der Druckwalze kommen hier Gleitlager zum Einsatz. Zuvor waren dies Stahllager, die allerdings einen hohen Wartungsaufwand bedeuteten, regelmäßig geschmiert werden mussten und nicht präzise genug arbeiteten. Auch sollten die Linearlager der Maschine zum Heben und Senken der Walze ausgetauscht werden. Besondere Herausforderungen bestanden im geringen verfügbaren Bauraum in der Anlage für die Komponenten sowie einem hohen Staubaufkommen in der Anlage. Dieser hatte sich bei dem alten System auf die Schmierstoffe gesetzt und regelmäßige Wartung mit sich gezogen.

Lösung

Mit einer Kombination von drylin W-Einzelschienen als Linearlager und iglidur Z-Gleitlagern mit Bund konnte das Unternehmen eine Antwort auf alle Fragen und Bedenken finden.

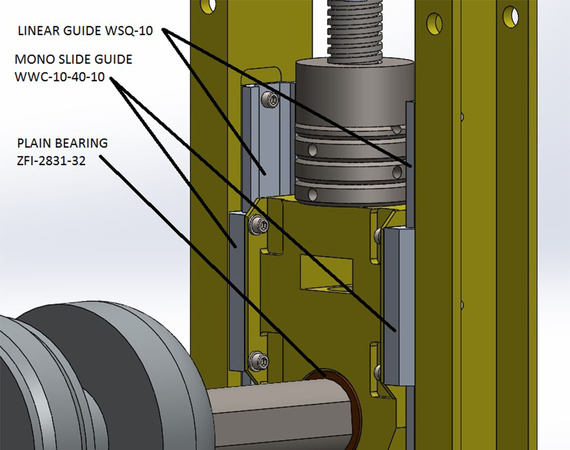

Das Hauptproblem der vorherigen Anwendung war die Lineartechnik, die auf Stahl als Werkstoff basierte. Die Lineargleitlager aus dem drylin-Sortiment (WSQ-10, WWC-10-40-10) arbeiten ohne Schmiermittel und komplett wartungsfrei. Sie sind damit nicht nur unempfindlich gegenüber dem hohen Staubaufkommen in der Anlage, sondern arbeiten auch mit einer höheren Präzision. Dies hat in der Anwendung auch einen direkten positive Einfluss auf die Produktqualität, Schäden an den Produkten werden vermieden. Auch die Kugellager aus dem iglidur-Sortiment (ZFI-2831-32) arbeiten in der Maschine wartungsfrei und beseitigen das Spiel, das die vorherigen Stahllager in der Maschine hatten.
