Zuverlässig trotz Pulverablagerung: Linearlager für Inkjet-Druckkopf

Steckbrief

• Was wurde benötigt: drylin R-Lineargleitbuchsen, drylin W-Profilschienen, drylin W-Linearschlitten
• Anforderungen: Puder setzte sich auf die zuvor eingesetzte Linearlagerlösung ab und führte zu frühen Abnutzungserscheinungen. Daher suchte man nach Linearlagertechnik, die den Umgebungsbedingungen dauerhaft standhält.
• Branche: Verpackungstechnik, Form-, Füll- und Schließmaschinen
• Erfolg für den Kunden: Die hoch verschleißfesten und wartungsfreien Komponenten aus dem drylin-Produktportfolio können auch bei dem Pulver in der Luft problemlos und zuverlässig eingesetzt werden.

Problem

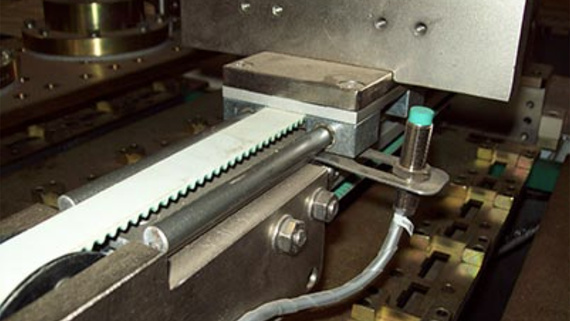

Die Selct Packaging Machinery Pvt. Ltd. ist ein indischer Hersteller von vertikalen Form-, Füll- und Schließmaschinen, der sich insbesondere auf die Verpackung von Snacks spezialisiert hat. Für die Führungswelle verwendete das Unternehmen zuvor Linearkugellager, die in der horizontalen und vertikalen Ebene liefen. Da die Komponenten im Bereich der Inkjet-Druckknöpfe zum Einsatz kamen, die für die Verpackungs- und Produktkennzeichnung mit Puder arbeiten, setzte sich die Lagertechnik allmählich zu. Die Puderablagerung führten zu frühen Abnutzungserscheiniungen, die Schmierung funktionierte nicht mehr und die zuverlässige Funktionsfähigkeit der Lager sowie der Maschine waren nicht mehr gewährleistet. Schließlich suchte der Hersteller nach einer Lagerlösung, die trotz der Umgebungsbedinungen dauerhaft einwandfrei arbeitet.

Lösung

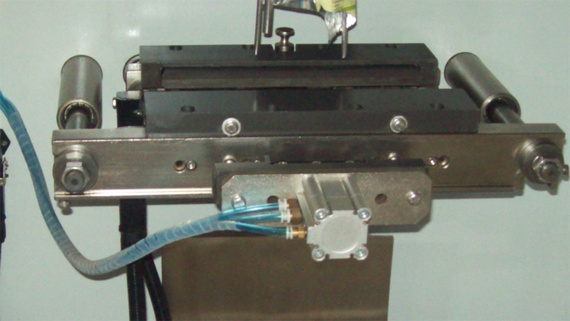

Die Lösung des Problems fanden die Konstrukteure der Selct Packaging Machinery Pvt. Ltd. in drylin R-Lineargleitbuchsen, konkret kommen heute Gleitlager des Typs RJUM-01-25 zur Anwendung. Der Werkstoff iglidur J, aus dem die Gleitfolie besteht, sorgt für optimale Gleiteigenschaften, die eine langfristige Funktionsfähigkeit des Systems garantiert. Da die Lager komplett selbstschmierend sind, kann auf den Einsatz externer Schmierfette verzichtet werden. Die hoch verschleißfesten und wartungsfreien Komponenten können auch bei dem Pulver in der Luft problemlos und zuverlässig eingesetzt werden. Die Gleitbuchsen kommen zusammen mit Profilschienen aus dem drylin W-Produktprogramm sowie drylin W-Linearschlitten zur Anwendung. Bis heute funktioniert die Installation einwandfrei und ohne Zwischenfälle.
