drylin® WKMEX-10-80: Einbaufertiges Mess-System

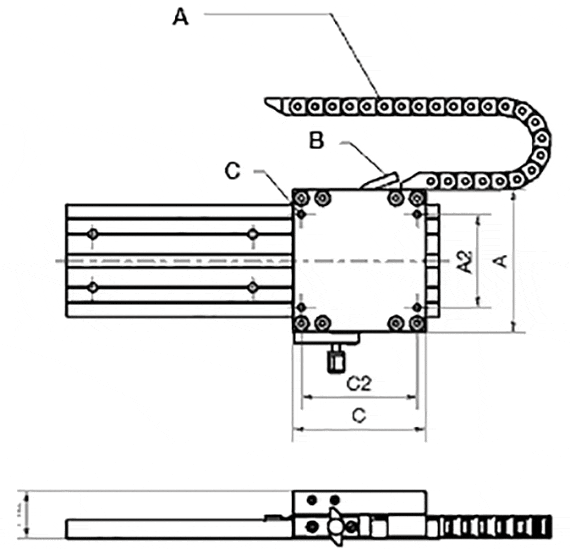

A = Energiekette 045.10.028.0, nicht Bestandteil des Artikels
B = Signalkabel
C = K2

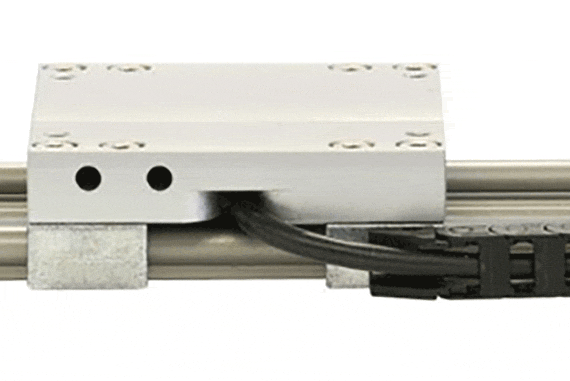

Besonders wenig Bauraum beansprucht das drylin®- WKMEX-Mess-System. Der Sensorkopf ist in den nur 36 mm hohen Schlitten integriert. Es stehen drei Sensorvarianten zur Verfügung, zwei sind kompatibel zu TTL Line Driver. Für die Führung der Signalleitung wird eine igus® e-kette® 045.10.028.0 empfohlen. Längenspezifische Artikelnummern siehe:
System E2 micro
System EasyChain®

Einbaufertiges System für externe Datenausgabe

Bei 4fach-Flankenauswertung (Einstellungsparameter der Anzeige oder Steuerung z. B. IW4) und +20 °C Umgebungstemperatur: Auflösung: ±(0,025 + 0,02 · L) L = Messlänge in Meter; Wiederholgenauigkeit: ±0,025 mm

Bei 1fach-Flankenauswertung (Einstellungsparameter der Anzeige oder Steuerung z. B. IW1) und +20 °C Umgebungstemperatur: Auflösung: ±(0,1 + 0,02 · L) L = Messlänge in Meter; Wiederholgenauigkeit: ±0,025 mm

Kleiner Sensor mit integrierter Auswerteelektronik

Ausgangssignale: Gegentakt dauerkurzschlussfest mit invertierten Signale (A. A/, B, B/, Z, Z/)

Lieferprogramm Messsystem

Alle Varianten	A	A2	C	C2	H2	K2	Messauflösung
	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]
WKMEX-10-80-2.5-00-01	107	70	100	87	36	M6	0.1	Auf Anfrage
WKMEX-10-80-2.5-01-01	107	70	100	87	36	M6	0.1	Auf Anfrage
WKMEX-10-80-2.5-11-01	107	70	100	87	36	M6	0.1	Auf Anfrage

Mehr zum gewünschten Artikel:

3D-CAD

Musterbestellung

PDF

Preisanfrage

myCatalog

Sensorvariante	Versorgungsspannung	Ausgangspegel	max. Signalleitungslänge
00	10 - 30 V	10 - 30 V	30 m
01	10 - 30 V	5 V (TTL Line Driver)	50 m
11	5 V	5 V (TTL Line Driver)	10 m

Eigenschaften
Messprinzip	inkremental
Wiederholgenauigkeit	± 1 Inkrement
Polteilung	5 mm
Sensorgehäuse	Zinkdruckguss
Schutzart	IP67
Betriebstemperatur	-10 … +70° C
Max. Luftfeuchtigkeit	95 %, nicht kondensierend
Max. Verfahrgeschwindigkeit	4,0 m/s
Versorgung VDC	5 VDC oder 10… 30 VDC
Stromaufnahme	5 VDC: max. 200 mA 10.. 30 VDC: max. 150mA
Auswerteelektronik intern	Auswerteelektronik intern
Ausgangspegel	5 V-TTL Line Driver oder 10.. 30 V_HTL
Ausgangsspuren	A, A‘,B, B‘, Z, Z‘
Max. Leitungslänge	Max. Leitungslänge 5V/5V-TTL = 10m 10-30V/10-30V = 30m 10-30V/5V-TTL = 50m
Max. erlaubter Abstand zum Magnetband	2,0 mm
Anschlussart	offene Kabelenden
