Gegenläufige
Spindel

Zum Online-Shop

Mehr Flexibilität in Formatverstellungen

Gegenläufige Gewindespindeln der dryspin® Gewindetechnik

Eine Gewindespindel ist ein Maschinenelement, das eine drehende Bewegung in eine translatorische umwandelt (Bewegungsgewinde). Steilgewinde- und Trapezgewindespindeln von igus sind in verschiedenen Spindelwerkstoffen (Stahl oder Edelstahl) und in Kombination mit mehr als sieben verschiedenen Gewindemutterwerkstoffen kombinierbar. Hierbei sind C15 Stahl und 1.4301 Edelstahl die Standardwerkstoffe.

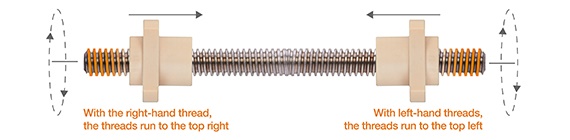

Neben den Standardgewinderichtungen rechtsgängig (RH, Right Hand) und linksgängig (LH, Left Hand) bieten gegenläufige Spindeln mit Rechts- und Linksgewinde dem Konstrukteur einen weiteren Gestaltungsspielraum, da keine zweite Spindelverstellung inkl. zweitem Antrieb benötigt wird.

Vorteile

► Kosteneffektiv
► Hohe nutzbare Gesamtlänge
► Einbaufertig lieferbar
► Höhere zulässige Drehmomente als bei einer 2-teiligen Variante

Bei der hier abgebildeten Gewindemutter handelt es sich um eine Sonderausführung

Folgende übertragbare Drehmomente und max. Zugbelastungen gelten für die igus verstifteten, gegenläufigen Gewindespindeln:

Die Standard Steigungsabweichung beträgt bei unseren drylin Trapez- oder metrischen Gewindespindeln 0,1 mm auf 300 mm.

Die Geradheit beträgt ungerichtet 0,3 mm auf 300 mm, wohingegen bei einer gerichteten Spindel Werte von 0,1 mm oder weniger auf 300 mm möglich sind. Grundsätzlich sind die Spindeln nach DIN 103 und Toleranzklasse 7e hergestellt.

Die dryspin® gegenläufigen Gewindespindeln sind als gerollte und anschließend verstiftete Edelstahlausführung auswählbar. Durch das Verstiften wir ein konstanter Gewindeübergangsbereich oder auch nicht nutzbare Gewindelänge garantiert. Diese beträgt bei allen Ausführungen unabhängig des Außendurchmessers 24mm.

Artikelnummer	Max. übertragbarer Drehmoment [Nm]	Max. Zugbelastung [N]
DST-LS-10x12-R/L-1000-ES	2	450
DST-LS-10x25-R/L-1000-ES	2	450
DST-LS-10x50-R/L-1000-ES	2	450
DST-LS-14x25-R/L-1000-ES	4	1.000
DST-LS-18x24-R/L-1000-ES	7,5	1.600
DST-LS-18x40-R/L-1000-ES	7,5	1.600
DST-LS-18x80-R/L-1000-ES	7,5	1.600
DST-LS-18x100-R/L-1000-ES	7,5	1.600

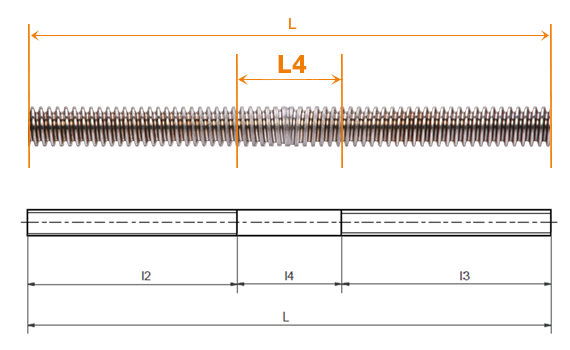

Übergangsbereiche

Durch die verschiedenen Herstellungsverfahren kann bis auf wenige Millimeter in der Mitter der Spindel die gesamte Länge als Hub genutzt werden. In folgender Tabelle sind die verschiedenen Übergangsbereiche bzw. nicht nutzbaren Gewindelängen aufgelistet.

Artikelnummer L4
► PTGSG-10x2-01-R/L-1000-… 20 mm
► PTGSG-12x3-01-R/L-1000-… 45 mm
► PTGSG-14x4-01-R/L-1000-… 60 mm
► PTGSG-16x4-01-R/L-1000-… 60 mm
► PTGSG-18x4-01-R/L-1000-… 80 mm
► PTGSG-20x4-01-R/L-1000-… 80 mm
► PTGSG-24x5-01-R/L-1000-… 90 mm
► DST-LS-10x12-R/L-1000-ES            24 mm
► DST-LS-10x25-R/L-1000-ES            24 mm
► DST-LS-10x50-R/L-1000-ES            24 mm
► DST-LS-14x25-R/L-1000-ES            24 mm
► DST-LS-18x24-R/L-1000-ES            24 mm
► DST-LS-18x40-R/L-1000-ES            24 mm
► DST-LS-18x80-R/L-1000-ES            24 mm
► DST-LS-18x100-R/L-1000-ES 24 mm

Bestellschlüssel

Verstiftete dryspin Gewindespindeln:

Zum Konfigurator

dryspin Gewindespindeln:

Zum Konfigurator

Hier bestellen

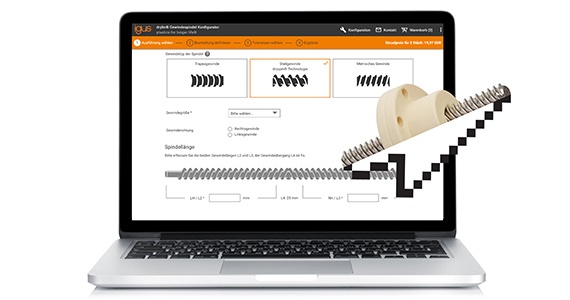

Einfach und schnell online berechnen

➔ Individuelle Zapfenbearbeitung ohne CAD-Software
➔ 2D-Bemaßungszeichnung und 3D Step-Datei, direkt
online generiert
➔ Unmittelbare Preisberechnung, sofort online bestellen
oder Angebot anfordern

Zum Konfigurator
