Banc d'essai chargeur frontal

Exposition totale aux influences climatiques

Le banc d'essai de chargeur frontal est partie intégrante du laboratoire de tests des plastiques en mouvement qui couvre une superficie de 3.800 m²2 .  L'objectif de ce banc d'essai est de tester en conditions réelles différentes combinaisons arbres-paliers destinées aux machines agricoles et aux engins de chantier.  Tous les tests permettent de comparer directement les différentes combinaisons. Il est ainsi possible de tester différents matériaux iglidur d'un côté et des paliers métalliques de l'autre.
Le banc d'essai permet donc de comparer des solutions clients (douilles en acier, paliers métalliques roulés revêtus de PTFE, douilles en bronze, etc.) en service dans une application donnée avec des paliers lisses iglidur sans entretien.
Banc d'essai chargeur frontal
Les résultats obtenus permettent de tirer des conclusions qui ne sont pas limitées aux chargeurs frontaux et sont aussi pertinentes pour d'autres applications sous fortes charges. Par principe, toutes les applications entraînées par vérin hydraulique présentent des paramètres semblables.
Nous procédons aussi à un essai pour votre application avec des paliers lisses si vous le désirez.Nous disposons bien sûr d'autres bancs d'essais pour pouvoir tester votre application avec ses paramètres spécifiques dans des conditions aussi proches que possible de la pratique.
Demander des renseignements pour un essai d'application

Données clés du banc d'essai :

Réservoir DébitPression de serviceMoteur système de pilotage
300 l66 l/min220 bar maximum11 kWCommande PLC avec écran tactile de 10''

Différents modes possibles :

DéplacementsMode vibrationCharge maxiVmaximale
Mouvement simpleSimple500 kg (au choix)4 cycles/min en pivotement intégral
Mouvement simple combinéMultiple
Mouvement synchronisé



Résultats détaillés des tests

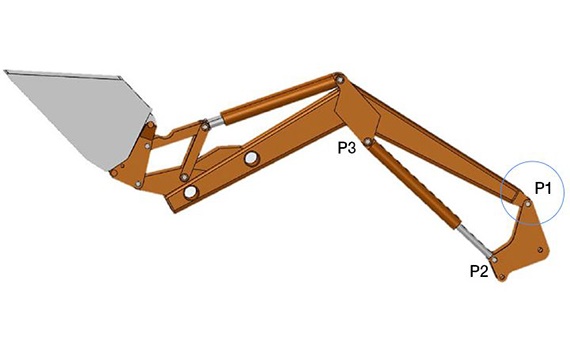

Palier lisse iglidur Z avec un arbre zingué

Palier lisse avec arbre zingué

Comparaison entre : palier composite métallique, palier lisse iglidur Q2 et palier lisse iglidur Z

Résultat du test : les matériaux iglidur ne conviennent pas tous à un emploi avec des surfaces zinguées.
Voir les résultats du test

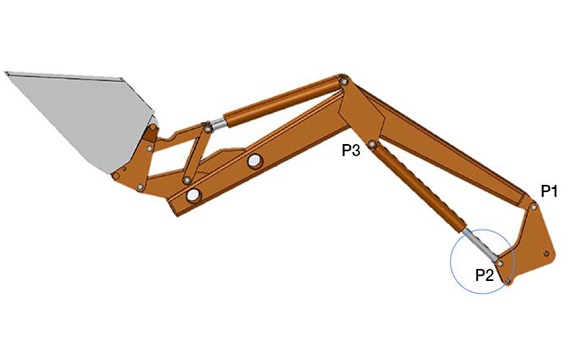

Palier lisse iglidur Z avec un arbre en CF53h

Palier lisse avec un arbre chromé dur CF5

Comparaison entre : palier métallique roulé, palier lisse iglidur Z et palier lisse iglidur Q

Résultat du test : c'est la combinaison entre un palier lisse iglidur Z et un arbre chromé dur en CF53 qui offre ici le taux d'usure le plus bas.
Voir les résultats du test
Palier lisse iglidur J avec arbre en 304L

De fortes charges sur de l'inox ?

Comparaison entre : palier composite métallique et palier lisse iglidur J

Résultat du test : l'usure des paliers lisses iglidur J est nettement inférieure à celle des paliers composites métalliques même en présence de fortes charges.
Voir les résultats du test

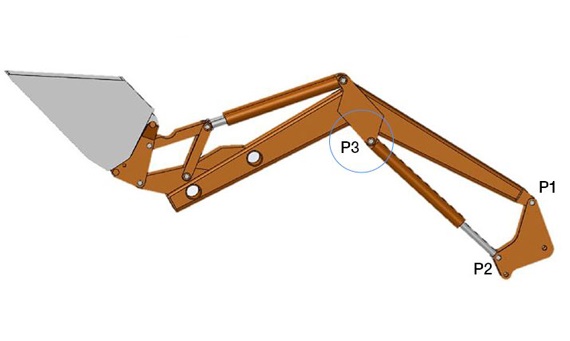

Palier lisse iglidur Z avec arbre en St52 nitrocarburé

Palier lisse avec arbre en St52 nitrocarburé

Produits testés : palier métallique roulé, palier lisse iglidur Q, palier lisse iglidur G et palier lisse iglidur Z

Résultat du test : les meilleurs résultats ont été obtenus, et de loin, avec iglidur Z.
Voir les résultats du test

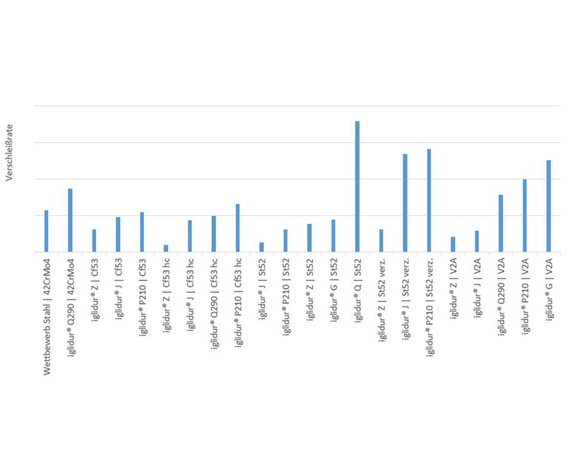

Résultats actuels du test
