Primi cuscinetti a strisciamento speciali in qualità di serie ricevuti dopo quattro giorni

Profilo

• Cosa serviva:cuscinetto a strisciamento realizzato in iglidur P210
• Requisiti: un  cuscinetto resistente e privo di lubrificazione in grado di sopportare carichi, accelerazioni e pesi importanti. I cuscinetti erano personalizzati e servivano in breve tempo, in modo che la produzione potesse avviarsi rapidamente.
• Settore: apparecchiature mediche
• Successo per il cliente:nonostante i carichi, i cuscinetti sono molto resistenti all'usura. Vengono apprezzati in particolare perché funzionano senza lubrificanti e senza manutenzione e perché durano a lungo. Ecco perché, da 13 anni, il cliente sceglie le nostre materie plastiche.

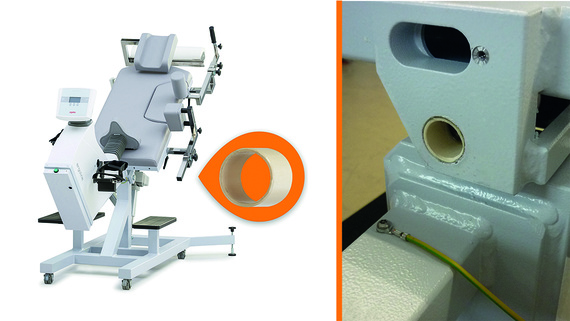

I cuscinetti iglidur P210 vengono piantati nella sede e consentono una regolazione sicura e priva di lubrificazione dell'altezza e dell'inclinazione.

Problema da risolvere

Secondo la RKI, in Germania, le malattie cardiovascolari sono la causa principale per circa il 40% di tutti i decessi. Uno degli esami più importanti per la diagnosi di queste malattie e per il controllo delle terapie in corso è l'esecuzione di un ECG sotto sforzo. A questo scopo vengono utilizzati ergometri medicalizzati per riprodurre, nei pazienti, determinate sollecitazioni ripetibili. Ergoline GmbH di Bitz vicino ad Albstadt è il produttore leader di questi ergometri. L'azienda ha già fornito oltre 60.000 ergometri in tutto il mondo.
Uno dei dispositivi speciali prodotti da ergoline GmbH è il modello ergoselect 1200. Questo ergometro reclinabile è stato sviluppato per un esame speciale del cuore: ecocardiografia dinamica sotto stress. L'angolo di inclinazione del dispositivo può essere regolato elettricamente tra 0 e 45°. Questo permette di svolgere speciali esami ecografici del cuore durante uno stress ergometrico del paziente.
La possibilità di regolare l'altezza e l'inclinazione dell'ergometro erano precisamente ciò che Dominik Huber, responsabile del design, stava cercando nei cuscinetti. Dovevano essere durevoli e resistere a un'ampia gamma di carichi e di sollecitazioni come accelerazione e peso elevato. Dovevano anche soddisfare gli elevati requisiti igienici. Infine, non c'era molto tempo per la produzione. Infatti, per lanciare il prodotto, dovevano guadagnare tempo e risparmiare denaro.

Soluzione

Dopo un'attenta valutazione, il cliente ha deciso di impiegare i cuscinetti realizzati con il materiale iglidur P210, ideale per movimenti oscillatori su vari materiali dei perni. Soprattutto per carichi fino a 20MPa, è estremamente resistente all'usura ed è anche adatto per carichi di spigolo. Eliminando i lubrificanti esterni, il cuscinetto in polimero soddisfa le elevate esigenze di igiene nella tecnologia medica. Nell'applicazione dell'ergometro, iglidur P210 ha la massima durata, come dimostra anche il calcolo della durata utile che igus propone con un tool online.
Poiché i cuscinetti standard da catalogo avevano un gioco ampio, per l'inizio della produzione era necessaria un'altra soluzione.
E' stato pertanto proposto al cliente di utilizzare il servizio FastLine. Grazie all'investimento nella nostra linea di produzione per parti personalizzate con tecnologia CNC, siamo stati in grado di produrre cuscinetti a strisciamento per ergoline nella forma richiesta, in brevissimo tempo. Ci sono voluti solo quattro giorni dall'ordine alla consegna. E, per il cliente, il prezzo era anche molto più basso del previsto.
I cuscinetti si sono rivelati molto validi sia dal punto di vista economico che tecnico. I cuscinetti in polimero sono leggeri, resistenti alla corrosione e insensibili a polvere e sporco.
La ergoline GmbH fa affidamento sulle nostre motion plastics da oltre 13 anni e ha già installato migliaia di cuscinetti in plastica nelle sue apparecchiature. Anche in altri modelli di ergometro, il produttore sceglie i prodotti igus, non solo cuscinetti semplici. Ad esempio, le guide lineari drylin W per la regolazione del sedile nell'ergometro da seduta, ergoselect 600.

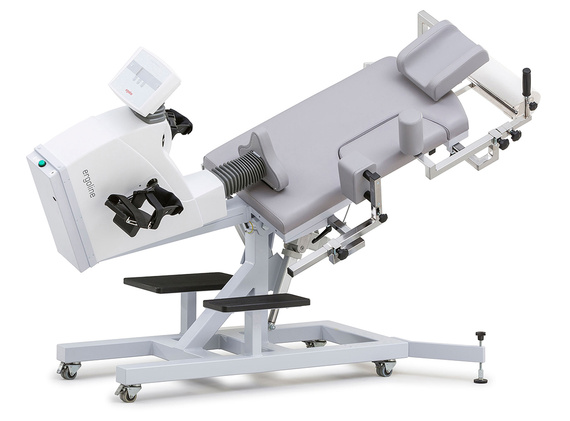

L'ergometro recumbent ergoselect 1200 è stato sviluppato per la diagnostica cardiaca.

La funzione di inclinazione dell'ergometro permette di svolgere un esame con ecografia al cuore.
