Modulo universale compatto triflex® RS per robot industriali

Modulo universale per tutti i movimenti sul robot

L'allestimento triflex® RS è un modulo universale molto compatto che può essere assicurato ai punti di fissaggio del robot. L'altezza di installazione ridotta e la guida della catena triflex® R in parallelo al braccio del robot consentono di realizzare applicazioni con spazio di installazione molto limitato. L'allestimento triflex® RS con fibre di sostegno integrate offre un'eccellente possibilità di implementare allestimenti fino al polso del robot in modo sicuro e senza sollecitazione dei cavi.
Il nostro personale sarà lieto di rispondere alle vostre domande, anche in loco.




Vai allo shop online
triflex® R kit di allestimento 1: Un modulo, compatto e veloce da installare sul robot industriale 2: Molla di ritrazione integrata per evitare la formazione di anse 3: Fermo limite per una libertà di movimento definita 4: Attacchi per un fissaggio sicuro 5: Passante scorrevole per guida vicina e in parallelo al braccio robotico
Sistema triflex R RS


1: Un unico modulo, compatto e veloce da installare sul robot industriale

2: Fibre di sostegno integrate per evitare la formazione di anse

3: Fermo per una libertà di movimento definita

4: Attacchi per un fissaggio sicuro

5: Passante scorrevole per guidare la catena in parallelo al braccio robotico

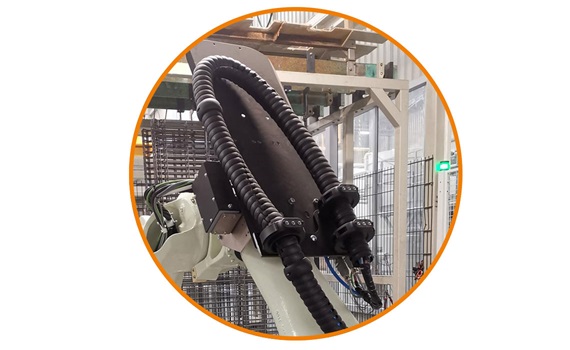

Applicazione con sistema di ritrazione
Sistema di ritrazione triflex R in funzione

Esempio di applicazione

  • Pacchetto standard per tutte le applicazioni, pronto per l'installazione
  • Molla di ritrazione integrata
  • Ideale per applicazioni robotiche con spazio di installazione ridotto
  • Ingombro ridotto - altezza di installazione limitata e posa vicina al braccio robotico
  • Eccellente durata d'esercizio
  • Uso universale

Sistema completo in 4 passaggi

Step 1

Selezionare la catena corretta con lo strumento online

  • Determinate il numero minimo e il diametro esterno dei cavi e dei tubi posati dagli assi 3-6.
  • Mediante il configuratore della separazione interna potete determinare la dimensione corretta della catena in grado di accogliere tutti i cavi desiderati.
Vai al configuratore

Step 2

Selezionare la piastra di montaggio per il sistema di ritrazione

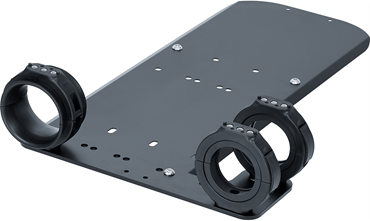

Profilo sistema triflex RS Il diagramma mostra il punto fisso a sinistra
Vai allo shop
  • Potete scegliere se la catena portacavi viene estesa a destra o a sinistra
  • Per stabilire se il punto fisso è a destra o a sinistra il robot va guardato da dietro
  • Attacchi e passante scorrevole sono compresi nella fornitura

Step 3

Selezionare il tipo di catena e la lunghezza aggiuntiva necessaria

TRE.B la struttura aperta

  • La versione TRE.B è in grado di assorbire una forza di trazione 4 volte maggiore rispetto alla versione TRC
  • Con la struttura aperta i cavi e i tubi possono essere semplicemente spinti manualmente nella catena portacavi
  • Selezionate la dimensione adeguata per il sistema RS scelto
  • Tramite il codice articolo potete specificare la lunghezza aggiuntiva della catena (500 mm, 1000 mm, 1500 mm o 2000 mm) disponibile fuori dal sistema RS.

TRC la struttura chiusa

  • La struttura chiusa offre la massima protezione contro gli influssi esterni
  • Selezionate la dimensione adeguata per il sistema RS scelto
  • Tramite il codice articolo potete specificare la lunghezza aggiuntiva della catena (500 mm, 1000 mm, 1500 mm o 2000 mm) disponibile fuori dal sistema RS.

Step 4

Selezionare l'adattatore idoneo

  • Rapido fissaggio del sistema RS ai punti di montaggio originali del robot
  • Disponibili a magazzino
  • File CAD per adattatore

Opzioni aggiuntive per una protezione ulteriore

Sistema RS con copertura

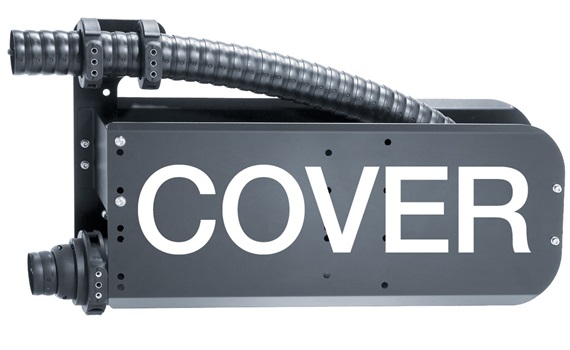

Sistema triflex R RS con copertura
Disegno della copertura RS
  • Ideale per operazioni con robot montato a soffitto
  • Supporto aggiuntivo per la catena
  • Superfici per attacchi supplementari o per etichettatura
Codice articolo Taglia A
in mm		 B
in mm		 C
in mm		 D
in mm		 Carico addizionale
in kg		 Peso prodotto
in kg
Prezzo
in spedizione entro 8-12 giorni lavorativi TR.RS.40.COVER 40 101.7 550 567.5 244.6 1,5 2.6 225.76 CHF Aggiungi al carrello
in spedizione entro 8-12 giorni lavorativi TR.RS.50.COVER 40 101.7 550 567.5 244.6 1,5 2.8 225.76 CHF Aggiungi al carrello
in spedizione entro 8-12 giorni lavorativi TR.RS.60.COVER 60 170.7 850 880 344.6 3,5 7.2 270.05 CHF Aggiungi al carrello
in spedizione entro 8-12 giorni lavorativi TR.RS.70.COVER 70 170.7 850 880 344.6 3,5 7.2 270.05 CHF Aggiungi al carrello
in spedizione entro 8-12 giorni lavorativi TR.RS.85.COVER 85 170.7 850 880 344.6 3,5 7.2 270.05 CHF Aggiungi al carrello
in spedizione entro 8-12 giorni lavorativi TR.RS.100.COVER 100 172 853 910.5 397.6 3,5 8 300.12 CHF Aggiungi al carrello
Altre informazioni sull'articolo scelto:
3D CAD 3D CAD
Ordinazione campione Ordinazione campione
Richiesta prezzo Richiesta prezzo
myCatalog myCatalog

Esempio di sistema RS

Video per l'installazione di un sistema RS

in spedizione entro 8-12 giorni lavorativi
