twisterchain : mouvements circulaires et en spirale, ouverture des deux côtés

twisterchain
La gamme twisterchain offre un grand choix pour les mouvements circulaires et est disponible en quatre tailles. La twisterchain a une structure modulaire en largeur et rayon et peut donc être utilisée de manière très flexible dans des applications où des mouvements circulaires et en spirale sur 360° et plus doivent être effectués avec des charges élevées et un mouvement régulier. Les applications twisterchain sont disponibles avec goulottes de guidage, ce qui présente les avantages suivants : guidage de la chaîne, réduction de l'usure, fonctionnement régulier optimal, angles de rotation jusqu'à 360° sur stock.
  • Robustesse, charges supplémentaires élevées possibles, fonctionnement régulier, poids optimisé
  • Vitesses de rotation allant jusqu'à 1 m/s et plus
  • Mouvements circulaires / en spirale jusqu'à 360° sur stock (jusqu'à 400° sur demande)
  • Intérieur lisse, respectueux des câbles Entretoises ouvrables dans le rayon interne et externe
  • Testée avec succès sur plus d' 1 million de cycles dans le laboratoire igus

Configurateur CAO 3D twisterchain

Génération de modèles CAO 3D complets twisterchain.
Vers le configurateur

Exemples d'applications

Applications dans des secteurs industriels des plus variés et dans le laboratoire de test igus®.
Exemples d´applications

Instructions de montage

Assemblage de la twisterchain.
Guide de montage

Gammes de produits

Entretoise amovible dans le rayon interne et externe

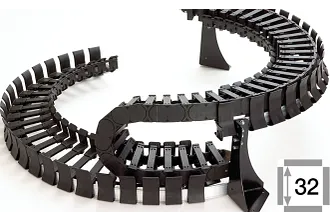

twisterchain TC32

prêt(s) à être expédié(s) en 3-4 jours ouvrés Série TC32

Hauteur intérieure hi : 32 mm
Largeurs intérieures Bi : 87,5 à 150 mm
Rayons de courbure R : 100 à 250 mm
Pas : 56 mm
Chaîne porte-câbles, ouverture des deux côtés
twisterchain TC42

prêt(s) à être expédié(s) en 3-4 jours ouvrés Série TC42

Hauteur intérieure hi : 42 mm
Largeurs intérieures Bi : 87,5 à 200 mm
Rayons de courbure R : 100 à 250 mm
Pas : 67 mm
Chaîne porte-câbles, ouverture des deux côtés

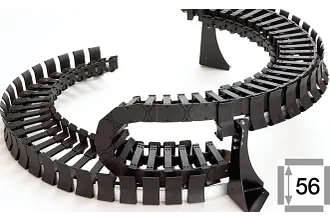

twisterchain TC56

prêt(s) à être expédié(s) en 3-4 jours ouvrés Série TC56

Hauteur intérieure hi : 56 mm
Largeurs intérieures Bi : 125 à 200 mm
Rayons de courbure R : 150 à 400 mm
Pas : 91 mm
Chaîne porte-câbles, ouverture des deux côtés
twisterchain 2208

Délai de livraison sur demande Série 2208

Hauteur intérieure hi : 28 mm
Largeurs intérieures Bi : 52,5 à 112,5 mm
Rayons de courbure R : 55 à 150 mm
Pas : 44 mm
Chaîne porte-câbles, ouverture des deux côtés

Règle générale pour la twisterchain

Pour les éléments de machine se déplaçant en rotation tant vers la gauche que vers la droite, l'angle de rotation est le résultat de la somme des deux angles.
AR = rayon externe chaîne porte-câblesX1 = espace intérieur machineHF = hauteur chaîne porte-câbles avec 50 mm d'espace librehi = hauteur intérieure chaîne porte-câbles
IR = rayon interne chaîne porte-câblesX2 = espace extérieur machineHH = hauteur chaîne porte-câblesha = hauteur extérieure chaîne porte-câbles
R = rayon de courbure chaîne porte-câblesT = pasK = supplément pour rayon de courbureα = angle de rotation
twisterchain dans des robots

Exemple pratique : twisterchain dans des robots multiples

Une twisterchain fait ses preuves pour le mouvement circulaire de l'axe rotatif d'un robot. Elle assure ici un mouvement rotatif de 180°. Les tuyaux et les câbles sont guidés en toute sécurité, l'usure est nettement réduite et la fluidité du mouvement augmente.
Exemples d'applications à découvrir
prêt(s) à être expédié(s) en 3-4 jours ouvrés
Délai de livraison sur demande
