Evita i nodi – sistema di ritrazione per robot piccoli

triflex® RSE

triflex® RSE

Evita nodi sulla testa del robot –
per robot piccoli

Concepito in particolare per robot con capacità di carico da piccole a medie, il sistema di ritrazione triflex® RSE di igus® consente di evitare attivamente la formazione di nodi nell'area di lavoro del robot, anche con applicazioni altamente dinamiche.

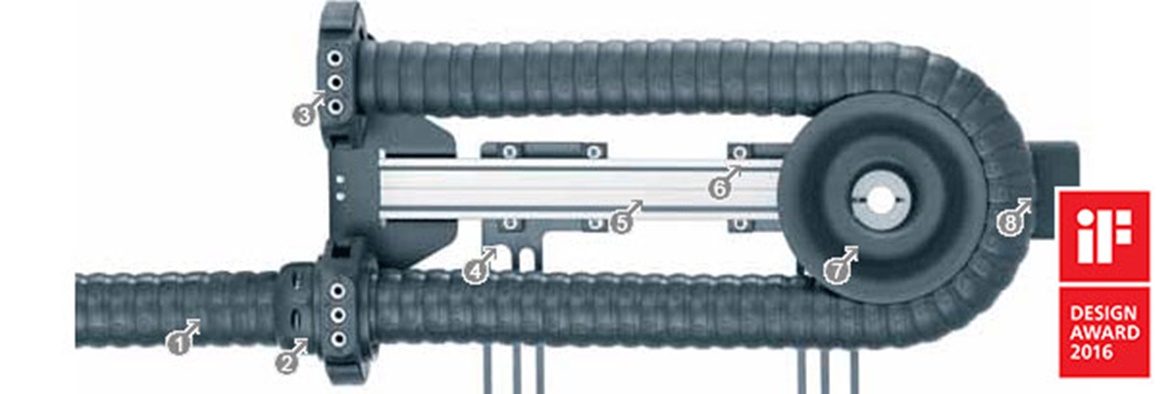

1

Distanza di ritrazione possibile fino a 500 mm con triflex® RSE

2

Per TRC e TRE

3

Consegnato preassemblato con punto fisso a sinistra o a destra

4

Opzioni di montaggio individuali grazie alle piastre di adattamento compatte

5

Unità lineare igus® drylin® W esente da manutenzione

6

Posizione di montaggio regolabile in modo individuale

7

Sistema aperto e ben organizzato, struttura sottile

8

Adatto anche per velocità di applicazione estreme (grazie al peso complessivo ridotto)

  • Per le serie TRC·TRE con un indice ø di 40 mm
  • Reagisce in modo estremamente veloce, anche su programmi per robot altamente dinamici
  • Peso ridotto non vuol dire riduzione della capacità di movimentazione del robot
  • Attacchi per l'installazione regolabili in modo universale
  • Unità lineare igus® drylin® W esente da manutenzione e lubrificazione
  • Per massimi gradi di libertà di movimento
  • Più tolleranza per i programmatori di robot
  • Per diametri dei cavi fino a 11 mm

Funzionalità del sistema di ritrazione RSE

Il sistema spiegato in 24 secondi

  • Peso ridotto
  • Forza di ritrazione costante
  • Non sono necessarie regolazioni alle forze di ritrazione
  • Possibilità di inserimento del cavo sul lato destro o sinistro
Numero d'ordine Punto di attacco Distanza di ritrazione max. [mm]
in spedizione entro 8-12 giorni lavorativi TR.RSE.02.40.R Punto di collegamento a destra 500 686.44 CHF Aggiungi al carrello
in spedizione entro 8-12 giorni lavorativi TR.RSE.50.R Punto di collegamento a destra 500 990.21 CHF Aggiungi al carrello
in spedizione entro 8-12 giorni lavorativi TR.RSE.02.40.L Punto di collegamento a sinistra 500 686.44 CHF Aggiungi al carrello
in spedizione entro 8-12 giorni lavorativi TR.RSE.50.L Punto di collegamento a sinistra 500 990.21 CHF Aggiungi al carrello
Altre informazioni sull'articolo scelto:
3D CAD 3D CAD
Ordinazione campione Ordinazione campione
Richiesta prezzo Richiesta prezzo
myCatalog myCatalog

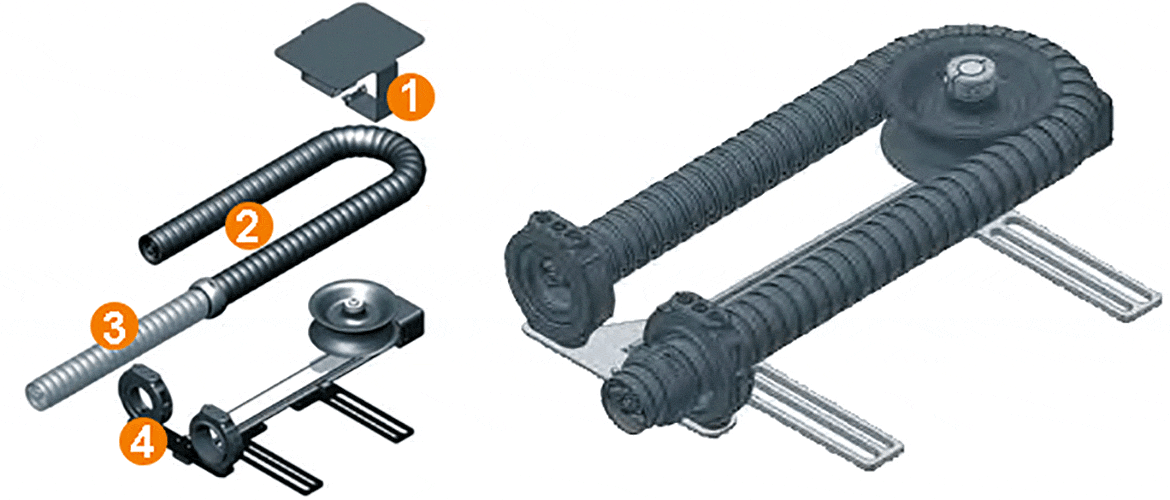

Gamma di prodotti - catena portacavi:

RSE 1= coperchio per ulteriore spazio di installazione sul robot, opzionale: TR.RSE.40.COVER
2= catene portacavi triflex® R adatte per RSE: TRC.RSE.40.058.LLLL.0; TRE.RSE.40.058.LLLL.0.B
3= lunghezza totale della catena = ulteriore lunghezza a partire dall'anello di scorrimento LLLL + la lunghezza della catena all'interno del sistema
4= sistema RSE (senza catena portacavi) + attacco + anello di scorrimento = TR.RSE.02.40.R o TR.RSE.02.40.L
Numero d'ordine Altezza interna Lunghezza
standard della catena portacavi
[LLL*]		 Lunghezza della catena
all'interno del
sistema
(65 maglie)		 Lunghezza totale
[LLL* + 904 mm]
  Bi 1 Bi 2 [mm] [mm] [mm]
Tempi di consegna su richiesta TRC.RSE.40.058.0500.0 15 13 500 904 1404 212.58 CHF Aggiungi al carrello
Tempi di consegna su richiesta TRC.RSE.40.058.0750.0 15 13 750 904 1654 246.97 CHF Aggiungi al carrello
in spedizione entro 8-12 giorni lavorativi TRC.RSE.40.058.1000.0 15 13 1000 904 1904 281.35 CHF Aggiungi al carrello
in spedizione entro 8-12 giorni lavorativi TRC.RSE.40.058.1250.0 15 13 1250 904 2154 315.73 CHF Aggiungi al carrello
in spedizione entro 8-12 giorni lavorativi TRC.RSE.50.080.0750.0 18.8 16.2 750 1044 1794 332.78 CHF Aggiungi al carrello
in spedizione entro 3-4 giorni lavorativi TRC.RSE.50.080.0500.0 18.8 16.2 500 1044 1544 293.86 CHF Aggiungi al carrello
in spedizione entro 3-4 giorni lavorativi TRC.RSE.50.080.1000.0 18.8 16.2 1000 1044 2044 369.12 CHF Aggiungi al carrello
in spedizione entro 8-12 giorni lavorativi TRC.RSE.50.080.1250.0 18.8 16.2 1250 1044 2294 405.45 CHF Aggiungi al carrello
in spedizione entro 3-4 giorni lavorativi TRC.RSE.50.080.1500.0 18.8 16.2 1500 1044 2544 444.38 CHF Aggiungi al carrello
Altre informazioni sull'articolo scelto:
3D CAD 3D CAD
Ordinazione campione Ordinazione campione
Richiesta prezzo Richiesta prezzo
myCatalog myCatalog

*LLL = ulteriore lunghezza dal passante di scorrimento
Lunghezza totale della catena = ulteriore lunghezza dal passante di scorrimento (LLL) + lunghezza della catena all'interno del sistema

Pacchetto catena per dimensioni 40 e 50

Catene aperte (TRE)


N. d'ordine Altezza interna Lunghezza
standard della catena portacavi
[LLL*]		 Lunghezza della catena
all'interno del
sistema		 Lunghezza totale
[LLL* + 904 mm]
Prezzo
  Bi 1 Bi 2 [mm] [mm] [mm]
in spedizione entro 8-12 giorni lavorativi TRE.RSE.40.058.0500.0.B 15 13 500 904 1404 227.31 CHF Aggiungi al carrello
in spedizione entro 8-12 giorni lavorativi TRE.RSE.40.058.0750.0.B 15 13 750 904 1654 264.31 CHF Aggiungi al carrello
in spedizione entro 8-12 giorni lavorativi TRE.RSE.40.058.1000.0.B 15 13 1000 904 1904 301.33 CHF Aggiungi al carrello
in spedizione entro 8-12 giorni lavorativi TRE.RSE.40.058.1500.0.B 15 13 1500 904 2404 375.34 CHF Aggiungi al carrello
in spedizione entro 8-12 giorni lavorativi TRE.RSE.40.058.1750.0.B 15 13 1750 904 2654 412.34 CHF Aggiungi al carrello
in spedizione entro 8-12 giorni lavorativi TRE.RSE.50.080.0500.0.B 18.8 16.2 500 1044 1544 309.42 CHF Aggiungi al carrello
in spedizione entro 8-12 giorni lavorativi TRE.RSE.50.080.0750.0.B 18.8 16.2 750 1044 1794 350.98 CHF Aggiungi al carrello
in spedizione entro 8-12 giorni lavorativi TRE.RSE.50.080.1000.0.B 18.8 16.2 1000 1044 2044 389.76 CHF Aggiungi al carrello
in spedizione entro 8-12 giorni lavorativi TRE.RSE.50.080.1500.0.B 18.8 16.2 1500 1044 2544 470.11 CHF Aggiungi al carrello
Tempi di consegna su richiesta TRE.RSE.50.080.1750.0.B 18.8 16.2 1750 1044 2794 508.89 CHF Aggiungi al carrello
Altre informazioni sull'articolo scelto:
3D CAD 3D CAD
Ordinazione campione Ordinazione campione
Richiesta prezzo Richiesta prezzo
myCatalog myCatalog

Coperchio per sistema di ritrazione RSE

  • Per operazioni con robot montato a soffitto
  • Protezione aggiuntiva
  • Marchiatura ocomponentistica leggera aggiuntiva su richiesta
Coperchio RSE

Gamma coperchi per sistema di ritrazione RSE

disegno tecnico


Codice articolo Taglia A
in mm		 B
in mm		 C
in mm		 D
in mm		 Carico addizionale
in kg		 Peso prodotto
in kg
Prezzo
TR.RSE.40.Cover 40 115 240 180 200 1,5 1.1 133.85 CHF Aggiungi al carrello
TR.RSE.50.Cover 50 126 300 248 248 1,5 1.7 212.92 CHF Aggiungi al carrello
Altre informazioni sull'articolo scelto:
3D CAD 3D CAD
Ordinazione campione Ordinazione campione
Richiesta prezzo Richiesta prezzo
myCatalog myCatalog
in spedizione entro 3-4 giorni lavorativi
in spedizione entro 8-12 giorni lavorativi
Tempi di consegna su richiesta
