Schlaufenbildung verhindern
Rückzugsystem für Kleinrobotik

triflex® RSE mit Umlenkung

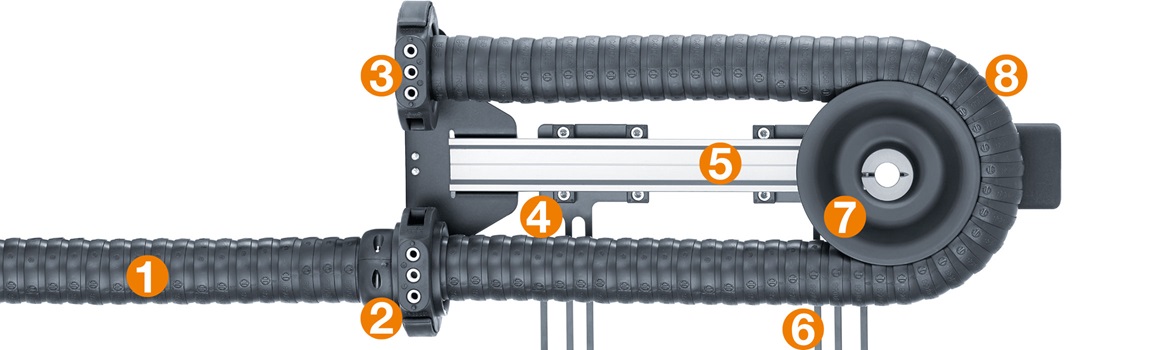

triflex® RSE Titelblid

Schlaufenbildung am Roboterkopf vermeiden -
für kleine Roboter

Speziell maßgeschneidert für Roboter mit kleiner bis mittlerer Traglast bietet das igus® triflex® RSE Rückzugsystem eine Möglichkeit Schlaufenbildung im Arbeitsbereich des Roboters aktiv zu vermeiden, auch bei hochdynamischen Anwendungen.

1

Bis zu 500 mm Rückzugsweg mit triflex® RSE möglich

2

Für TRC und TRE

3

Lieferung vormontiert mit Festpunkt links oder rechts

4

Individuelle Anbaumöglichkeiten durch kompakte Adapterskonsolen

5

Wartungsfreie igus® drylin® W Lineareinheit

6

Individuell einstellbare Montageposition

7

Offenes übersichtliches System, schlanke Bauweise

8

Auch für extreme Beschleunigungen geeignet, (dank geringem Gesamtgewichts)

  • Für Serie TRC·TRE mit ø-Index 40 mm
  • Reagiert extrem schnell auch bei hochdynamischen Roboterprogrammen
  • Keine Beeinflussung der Handhabungskapazität des Roboters durch geringe Zusatzlast am Roboter
  • Universell einstellbare Montagekonsolen
  • Wartungs- und schmierfreie igus® drylin® W Lineareinheit
  • Für maximale Freiheitsgrade
  • Viel Freiraum für den Programmierer
  • Für Leitungsdurchmesser bis 11 mm

Funktionsweise des RSE System mit Umlenkung

erklärt das System in 24 Sekunden

  • Sehr geringes Gewicht
  • Konstante Rückzugkraft
  • Kein Justieren der Rückzugkraft nötig
  • Einführung der Leitung auf rechter oder linker Seite möglich

Rückzugsystem RSE ohne Kettenpaket

passende Kettenpakete finden Sie weiter unten auf der Seite

Artikel Nr. Anbindungspunkt Rückzugsweg max. [mm]
Preis

in 8-12 Arbeitstagen versandfertig TR.RSE.02.40.R Anbindungspunkt Rechts 500 686.44 CHF In den Warenkorb
in 8-12 Arbeitstagen versandfertig TR.RSE.50.R Anbindungspunkt Rechts 500 990.21 CHF In den Warenkorb
in 8-12 Arbeitstagen versandfertig TR.RSE.02.40.L Anbindungspunkt Links 500 686.44 CHF In den Warenkorb
in 8-12 Arbeitstagen versandfertig TR.RSE.50.L Anbindungspunkt Links 500 990.21 CHF In den Warenkorb
Mehr zum gewünschten Artikel:
3D-CAD 3D-CAD
Musterbestellung Musterbestellung
Preisanfrage Preisanfrage
myCatalog myCatalog

Komplettieren Sie ihr RSE Rückzugsystem mit der passenden e-kette®

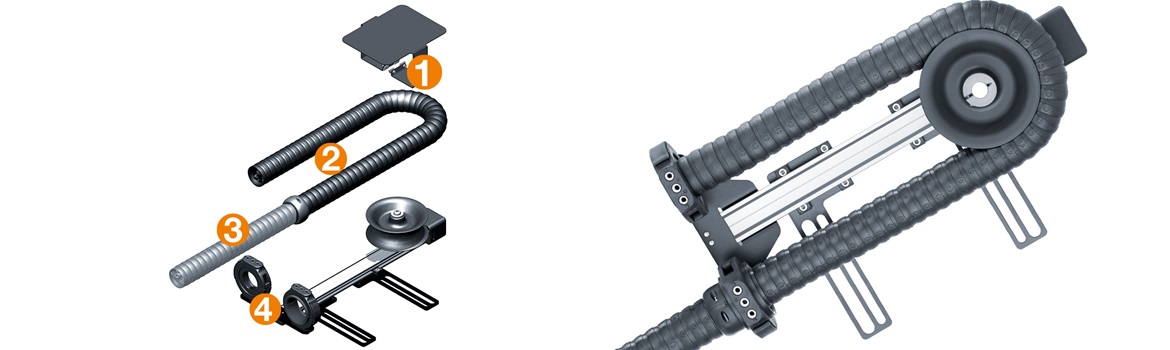

RSE mit Zahlen 1= Abdeckung für zusätzlichen Bauraum am Roboter, optional: TR.RSE.40.COVER
2= Passende triflex® R e-ketten® für RSE: TRC.RSE.40.058.LLLL.0; TRE.RSE.40.058.LLLL.0.B
3= Gesamtkettenlänge = Zusatzlänge ab der Gleitdurchführung LLLL + die Kettenlänge innerhalb des Systems
4= RSE-System (ohne e-kette®) + Anschlusselement + Gleitdurchführung = TR.RSE.02.40.R oder TR.RSE.02.40.L

Geschlossene oder offene Bauform

Kettenpaket für Kettengröße 40 + 50

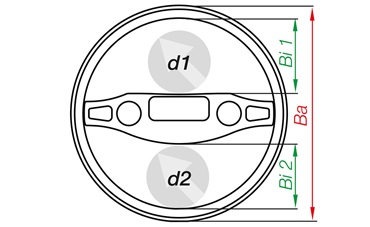

geschlossene Kettenserie (TRC)


Bestellnummer Innenhöhe e-kette®
Standardlänge
[LLL*]		 Kettenlänge
innerhalb des
System		 Gesamtlänge
[LLL* + 904 mm]
Preis
  Bi 1 Bi 2 [mm] [mm] [mm]
Lieferzeit auf Anfrage TRC.RSE.40.058.0500.0 15 13 500 904 1404 212.58 CHF In den Warenkorb
Lieferzeit auf Anfrage TRC.RSE.40.058.0750.0 15 13 750 904 1654 246.97 CHF In den Warenkorb
in 8-12 Arbeitstagen versandfertig TRC.RSE.40.058.1000.0 15 13 1000 904 1904 281.35 CHF In den Warenkorb
in 8-12 Arbeitstagen versandfertig TRC.RSE.40.058.1250.0 15 13 1250 904 2154 315.73 CHF In den Warenkorb
in 8-12 Arbeitstagen versandfertig TRC.RSE.50.080.0750.0 18.8 16.2 750 1044 1794 332.78 CHF In den Warenkorb
in 3-4 Arbeitstagen versandfertig TRC.RSE.50.080.0500.0 18.8 16.2 500 1044 1544 293.86 CHF In den Warenkorb
in 3-4 Arbeitstagen versandfertig TRC.RSE.50.080.1000.0 18.8 16.2 1000 1044 2044 369.12 CHF In den Warenkorb
in 8-12 Arbeitstagen versandfertig TRC.RSE.50.080.1250.0 18.8 16.2 1250 1044 2294 405.45 CHF In den Warenkorb
in 3-4 Arbeitstagen versandfertig TRC.RSE.50.080.1500.0 18.8 16.2 1500 1044 2544 444.38 CHF In den Warenkorb
Mehr zum gewünschten Artikel:
3D-CAD 3D-CAD
Musterbestellung Musterbestellung
Preisanfrage Preisanfrage
myCatalog myCatalog

*LLL = Zusatzlänge ab der Gleitdurchführung
Gesamtkettenlänge = Zusatzlänge ab der Gleitdurchführung LLLL + die Kettenlänge innerhalb des Systems

Kettenpaket für Größe 40 + 50

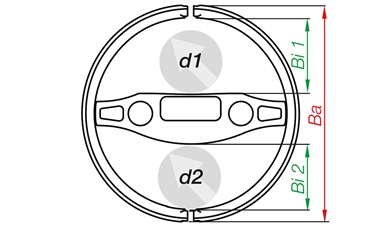

offene Kettenserie (TRE)


Bestellnummer Innenhöhe e-kette®
Standardlänge
[LLL*]		 Kettenlänge
innerhalb des
System		 Gesamtlänge
[LLL* + 904 mm]
Preis
  Bi 1 Bi 2 [mm] [mm] [mm]
in 8-12 Arbeitstagen versandfertig TRE.RSE.40.058.0500.0.B 15 13 500 904 1404 227.31 CHF In den Warenkorb
in 8-12 Arbeitstagen versandfertig TRE.RSE.40.058.0750.0.B 15 13 750 904 1654 264.31 CHF In den Warenkorb
in 8-12 Arbeitstagen versandfertig TRE.RSE.40.058.1000.0.B 15 13 1000 904 1904 301.33 CHF In den Warenkorb
in 8-12 Arbeitstagen versandfertig TRE.RSE.40.058.1500.0.B 15 13 1500 904 2404 375.34 CHF In den Warenkorb
in 8-12 Arbeitstagen versandfertig TRE.RSE.40.058.1750.0.B 15 13 1750 904 2654 412.34 CHF In den Warenkorb
in 8-12 Arbeitstagen versandfertig TRE.RSE.50.080.0500.0.B 18.8 16.2 500 1044 1544 309.42 CHF In den Warenkorb
in 8-12 Arbeitstagen versandfertig TRE.RSE.50.080.0750.0.B 18.8 16.2 750 1044 1794 350.98 CHF In den Warenkorb
in 8-12 Arbeitstagen versandfertig TRE.RSE.50.080.1000.0.B 18.8 16.2 1000 1044 2044 389.76 CHF In den Warenkorb
in 8-12 Arbeitstagen versandfertig TRE.RSE.50.080.1500.0.B 18.8 16.2 1500 1044 2544 470.11 CHF In den Warenkorb
Lieferzeit auf Anfrage TRE.RSE.50.080.1750.0.B 18.8 16.2 1750 1044 2794 508.89 CHF In den Warenkorb
Mehr zum gewünschten Artikel:
3D-CAD 3D-CAD
Musterbestellung Musterbestellung
Preisanfrage Preisanfrage
myCatalog myCatalog

Cover für das Rückzugsystem RSE

  • Für Arbeiten über Kopf
  • Bietet zusätzlichen Schutz
  • Möglichkeiten für Beschriftung oder leichte Zusatzbauteile

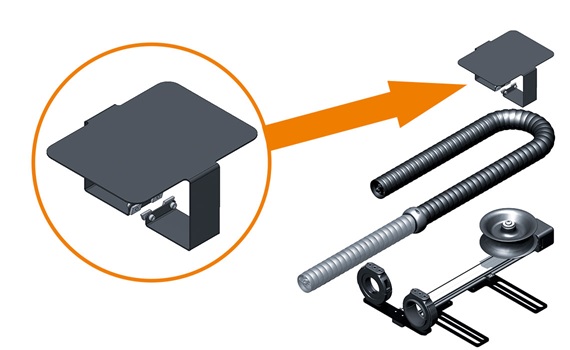

RSE Cover

Lieferprogramm Cover für Rückzugsystem RSE

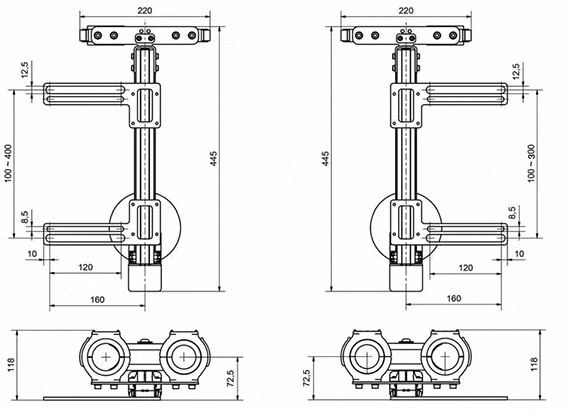

technische Zeichnung


Art.-Nr. Größenindex A
in mm		 B
in mm		 C
in mm		 D
in mm		 Zusatzlast
in kg		 Produktgewicht
in kg
Preis
TR.RSE.40.Cover 40 115 240 180 200 1,5 1.1 133.85 CHF In den Warenkorb
TR.RSE.50.Cover 50 126 300 248 248 1,5 1.7 212.92 CHF In den Warenkorb
Mehr zum gewünschten Artikel:
3D-CAD 3D-CAD
Musterbestellung Musterbestellung
Preisanfrage Preisanfrage
myCatalog myCatalog
in 3-4 Arbeitstagen versandfertig
in 8-12 Arbeitstagen versandfertig
Lieferzeit auf Anfrage
