Eléments de fixation pour TRC, TRCF, TRE, TRL & TRLF

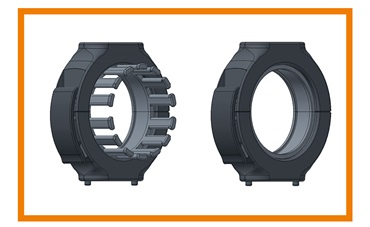

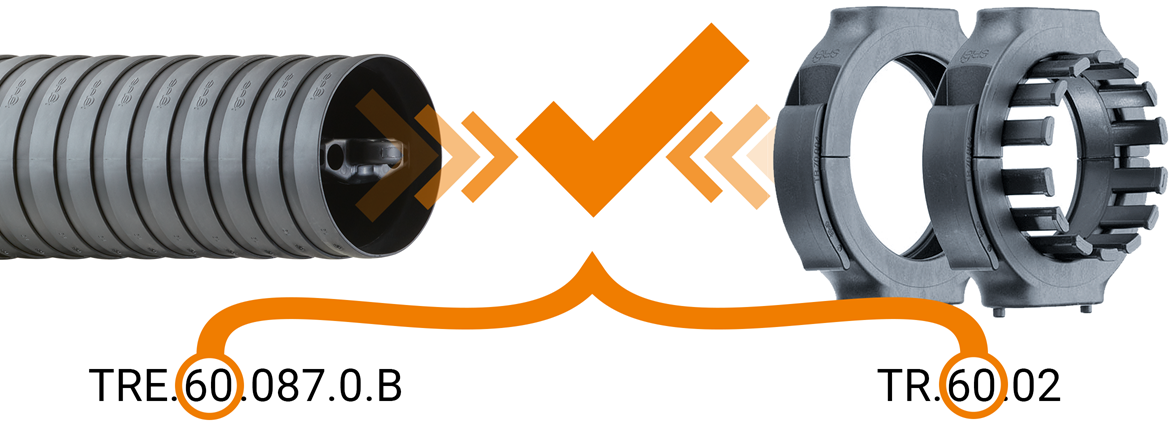

Elément de fixation standard

Fixation rapide et simple de la chaîne porte-câbles
Les temps d'arrêt les plus courts lors du remplacement d'une triflex® R remplie

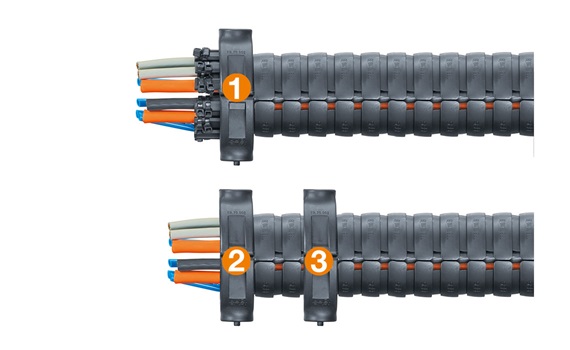

Elément de fixation avec peignes (1)
Elément de fixation sans peignes (2)
Elément de fixation comme fixation intermédiaire (3)
Montage rapide avec système de fermeture à enclenchement évitant tout perte
Trous adaptables aux types de robots courants
Fixation en extrémité ou fixation intermédiaire

(1) Elément de fixation avec peignes TR.XX.01
(2) Elément de fixation sans peignes TR.XX.02
(3) Elément de fixation comme fixation intermédiaire TR.XX.02
Serre-câbles possibles au point fixe et/ou au point mobile
Standard : trous lamés dans ø F
Option : avec douilles filetées, acier, M6/M8

Eléments de fixation standard avec peignes

Référence	Variante	Cote A [mm]	Cote B [mm]	Cote C [mm]	Cote D [mm]	Cote E [mm]	Cote Ø F [mm]
TR.40.01	avec serre-câbles	17.8	21	13.5	27	84.5	6.5	33.73 CHF
TR.40.01.M6	avec serre-câbles	17.8	21	13.5	27	84.5	6.5	33.73 CHF
TR.50.01	avec serre-câbles	21	21	13.5	27	84.5	6.5	40.64 CHF
TR.50.01.M6	avec serre-câbles	21	21	13.5	27	84.5	6.5	40.64 CHF
TR.60.01	avec serre-câbles	25	32	20	40	126	9	47.55 CHF
TR.60.01.M8	avec serre-câbles	25	32	20	40	126	9	47.55 CHF
TR.65.01	avec serre-câbles	25	32	20	40	126	9	47.78 CHF
TR.65.01.M8	avec serre-câbles	25	32	20	40	126	9	47.78 CHF
TR.65.200.01	avec serre-câbles	25	32	20	40	126	9	57.48 CHF
TR.65.200.01.M8	avec serre-câbles	25	32	20	40	126	9	57.48 CHF
TR.70.01	avec serre-câbles	25	32	20	40	126	9	48.11 CHF
TR.70.01.M8	avec serre-câbles	25	32	20	40	126	9	48.11 CHF
TR.85.01	avec serre-câbles	38	35	20	40	155	9	64.58 CHF
TR.85.01.M8	avec serre-câbles	38	35	20	40	155	9	64.58 CHF
TR.85.240.01	avec serre-câbles	38	35	20	40	155	9	74.29 CHF
TR.85.240.01.M8	avec serre-câbles	38	35	20	40	155	9	74.28 CHF
TR.100.01	avec serre-câbles	38	35	20	40	153	9	65.24 CHF
TR.100.01.M8	avec serre-câbles	38	35	20	40	153	9	65.24 CHF

Plus d'informations sur l'article choisi :

CAO 3D

Commande d‘échantillons

PDF

Demande de prix

myCatalog

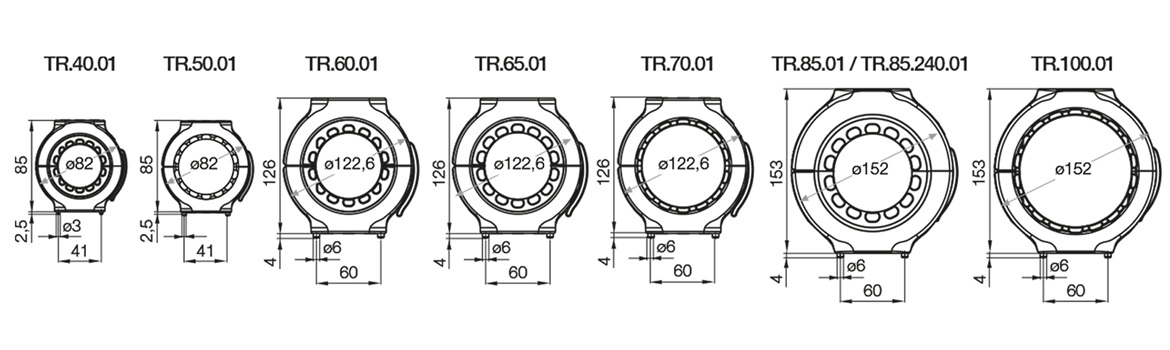

Eléments de fixation triflex R standard avec peignes

Eléments de fixation standard sans peignes

Référence	Variante	Cote B [mm]	Cote C [mm]	Cote D [mm]	Cote E [mm]	Cote Ø F [mm]
TR.40.02	sans peignes	21	13.5	27	84.5	6.5	33.67 CHF
TR.40.02.M6	sans peignes	21	13.5	27	84.5	6.5	33.67 CHF
TR.50.02	sans peignes	21	13.5	27	85	6.5	40.16 CHF
TR.50.02.M6	sans peignes	21	13.5	27	85	6.5	40.16 CHF
TR.60.02	sans peignes	32	20	40	126	9	46.66 CHF
TR.60.02.M8	sans peignes	32	20	40	126	9	46.66 CHF
TR.65.02	sans peignes	32	20	40	126	9	46.97 CHF
TR.65.02.M8	sans peignes	32	20	40	126	9	46.97 CHF
TR.65.200.02	sans peignes	32	20	40	126	9	56.03 CHF
TR.65.200.02.M8	sans peignes	32	20	40	126	9	56.03 CHF
TR.70.02	sans peignes	32	20	40	126	9	47.12 CHF
TR.70.02.M8	sans peignes	32	20	40	126	9	47.12 CHF
TR.85.02	sans peignes	35	20	40	155	9	60.24 CHF
TR.85.02.M8	sans peignes	35	20	40	155	9	60.24 CHF
TR.85.240.02	sans peignes	35	20	40	155	9	69.28 CHF
TR.85.240.02.M8	sans peignes	35	20	40	155	9	69.27 CHF
TR.100.02	sans peignes	35	20	40	155	9	60.85 CHF
TR.100.02.M8	sans peignes	35	20	40	155	9	60.85 CHF
TR.125.02	sans peignes	40	0	64	190	9	200.13 CHF
TR.125.02.M8	sans peignes	40	0	64	190	9	200.13 CHF

Plus d'informations sur l'article choisi :

CAO 3D

Commande d‘échantillons

PDF

Demande de prix

myCatalog

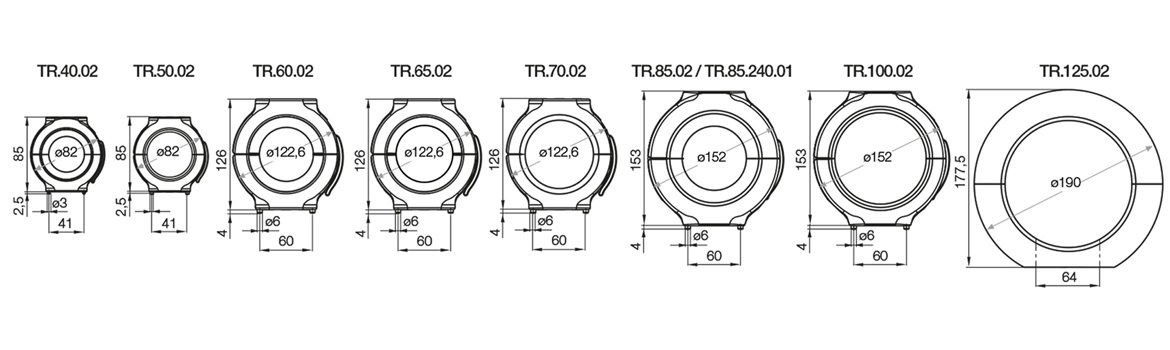

Eléments de fixation standard sans peignes

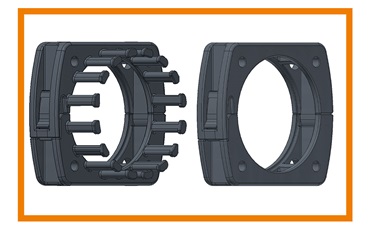

Elément de fixation Light (léger)

Standard pour version TRL, mais aussi compatible avec toutes les variantes triflex® R (TRC/TRE)

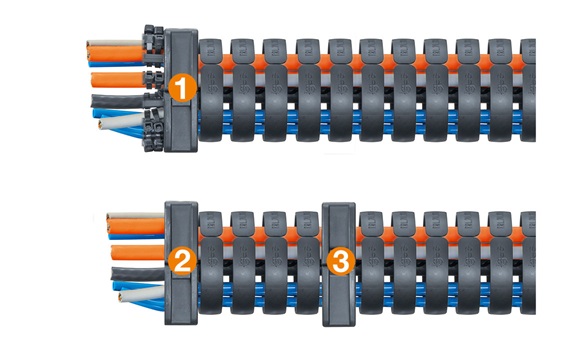

Elément de fixation avec peignes (1)
Elément de fixation sans peignes (2)
Elément de fixation comme fixation intermédiaire (3)
Economique et léger
Pour mouvements 3D et charges simples
En deux parties, montage simple

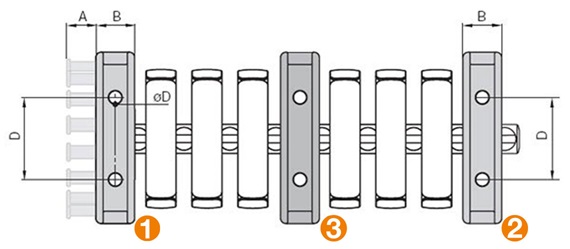

(1) Elément de fixation avec peignes TL.XX.01.Z2
(2) Elément de fixation sans peignes TL.XX.01.Z0
(3) Elément de fixation comme fixation intermédiaire TL.XX.01.Z0

Elément de fixation Light avec peignes courts

Référence	Variante	Cote A [mm]	Cote B [mm]	Cote D [mm]	Cote ØD [mm]
TL.30.01.Z1	Avec peignes courts	12.5	13	24	4.5	7.47 CHF
TL.40.01.Z1	Avec peignes courts	12.5	14	36	5.8	6.43 CHF
TL.60.01.Z1	Avec peignes courts	17	20	48	5.8	10.55 CHF
TL.65.01.Z1	Avec peignes courts	13.5	27	64	6.5	14.35 CHF
TL.70.01.Z1	Avec peignes courts	17.5	27	64	6.5	18.14 CHF
TL.85.01.Z1	Avec peignes courts	26.5	30	64	6.5	36.88 CHF
TL.100.01.Z1	Avec peignes courts	22.5	30	64	6.5	26.04 CHF

Plus d'informations sur l'article choisi :

CAO 3D

Commande d‘échantillons

PDF

Demande de prix

myCatalog

Elément de fixation Light avec peignes longs

Référence	Variante	Cote A [mm]	Cote B [mm]	Cote D [mm]	Cote ØD [mm]
TL.40.01.Z2	Avec peignes longs	20	14	36	5.8	6.48 CHF
TL.60.01.Z2	Avec peignes longs	27	20	48	5.8	10.70 CHF
TL.70.01.Z2	Avec peignes longs	27.5	27	64	6.5	18.39 CHF
TL.100.01.Z2	Avec peignes longs	42.5	30	64	6.5	26.55 CHF

Plus d'informations sur l'article choisi :

CAO 3D

Commande d‘échantillons

PDF

Demande de prix

myCatalog

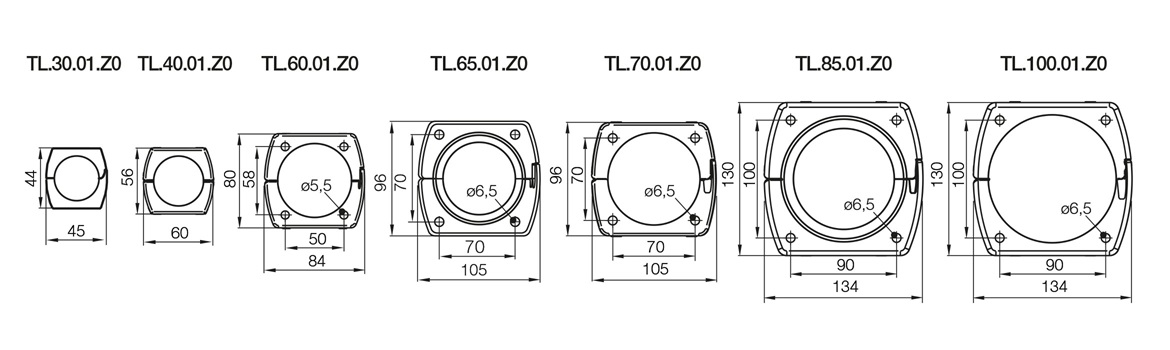

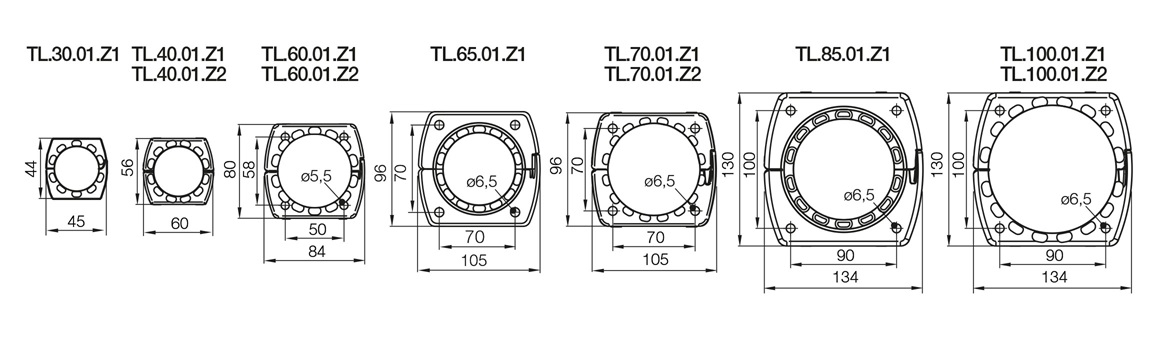

Elément de fixation triflex R Light avec peignes

Elément de fixation Light sans peignes

Référence	Variante	Cote A [mm]	Cote B [mm]	Cote D [mm]	Cote ØD [mm]
TL.30.01.Z0	sans peignes	13	24	4.5	10.91 CHF
TL.40.01.Z0	sans peignes	14	36	5.8	6.31 CHF
TL.60.01.Z0	sans peignes	20	48	5.8	10.28 CHF
TL.65.01.Z0	sans peignes	27	64	6.5	13.99 CHF
TL.70.01.Z0	sans peignes	27	64	6.5	17.68 CHF
TL.85.01.Z0	sans peignes	30	64	6.5	36.23 CHF
TL.100.01.Z0	sans peignes	30	64	6.5	25.18 CHF

Plus d'informations sur l'article choisi :

CAO 3D

Commande d‘échantillons

PDF

Demande de prix

myCatalog

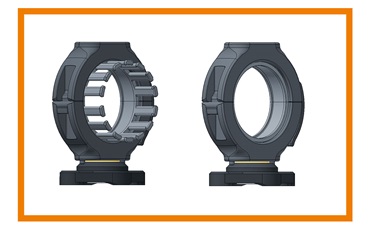

Eléments de fixation avec support pivotant

Afin de garantir de meilleurs mouvements ménageant les câbles à guider, une compensation doit être assurée en présence de rotations et de tensions alternées notamment pour les câbles ayant des rayons de courbure extrêmement sensibles (fibre optique par exemple)

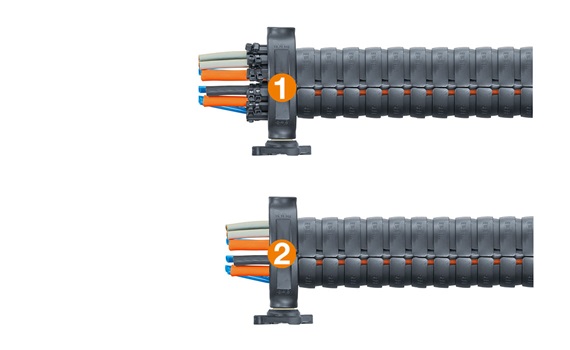

Versions avec peignes (1)
Versions sans peignes (2)
Logement pivotant avec des rotules lisses igubal® sans entretien
Minimisation des flexions alternées critiques
Mouvements protégeant les câbles

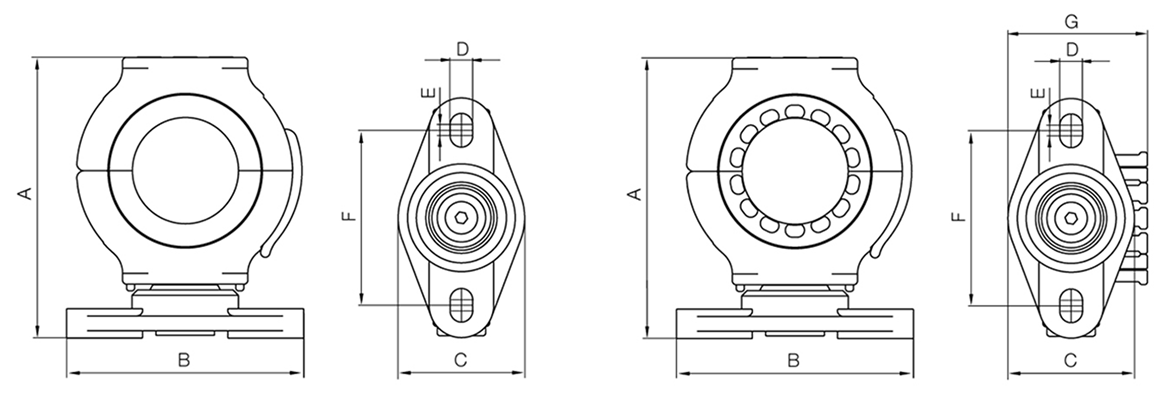

Eléments de fixation triflex R avec support pivotant

Eléments de fixation standard avec support pivotant et peignes

Référence	Variante	Cote A [mm]	Cote B [mm]	Cote C [mm]	Cote D [mm]	Cote E [mm]	Cote F [mm]	Cote G [mm]
TR.40.03	avec serre-câbles	105	89	47	8.4	4.1	65	51.8	70.98 CHF
TR.50.03	avec serre-câbles	105	89	47	8.4	4.1	65	55	77.89 CHF
TR.60.03	avec serre-câbles	152	118	65	10.5	5.5	87.5	73.5	93.68 CHF
TR.65.03	avec serre-câbles	152	118	65	10.5	5.5	87.5	73.5	93.90 CHF
TR.65.200.03	avec serre-câbles	152	118	65	10.5	5.5	87.5	73.5	103.59 CHF
TR.70.03	avec serre-câbles	152	118	65	10.5	5.5	87.5	73.5	94.20 CHF
TR.85.03	avec serre-câbles	179	118	65	10.5	5.5	87.5	88	106.32 CHF
TR.85.240.03	avec serre-câbles	179	118	65	10.5	5.5	87.5	88	116.05 CHF
TR.100.03	avec serre-câbles	179	118	65	10.5	5.5	87.5	88	111.35 CHF

Plus d'informations sur l'article choisi :

CAO 3D

Commande d‘échantillons

PDF

Demande de prix

myCatalog

Eléments de fixation standard avec support pivotant sans peignes

Référence	Variante	Cote A [mm]	Cote B [mm]	Cote C [mm]	Cote D [mm]	Cote E [mm]	Cote F [mm]	Cote G [mm]
TR.40.04	sans peignes	105	89	47	8.4	4.1	65	51.8	70.89 CHF
TR.50.04	sans peignes	105	89	47	8.4	4.1	65	51.8	77.41 CHF
TR.60.04	sans peignes	152	118	65	10.5	5.5	87.5	73.5	92.76 CHF
TR.65.04	sans peignes	152	118	65	10.5	5.5	87.5	73.5	93.08 CHF
TR.65.200.04	sans peignes	152	118	65	10.5	5.5	87.5		102.14 CHF
TR.70.04	sans peignes	152	118	65	10.5	5.5	87.5	73.5	93.24 CHF
TR.85.04	sans peignes	179	118	65	10.5	5.5	87.5	0	106.36 CHF
TR.85.240.04	sans peignes	179	118	65	10.5	5.5	87.5	0	115.38 CHF
TR.100.04	sans peignes	179	118	65	10.5	5.5	87.5	88	106.96 CHF

Plus d'informations sur l'article choisi :

CAO 3D

Commande d‘échantillons

PDF

Demande de prix

myCatalog
