E4.1L - altamente dinamiche, leggere ed economiche


Catene portacavi e catene chiuse versatili per dinamiche elevate. La serie E4.1L è stata sviluppata per combinare i vantaggi delle serie E2/000 e E4.1. Il sistema abbina la stabilità del sistema E4.1 all'accessibilità e alla semplicità di assemblaggio del sistema E2/000. Il sistema E4.1L è la catena portacavi ideale per l'ingegneria meccanica e le applicazioni che richiedono un ottimo rapporto tra requisiti tecnici ed efficienza economica.
E4.1L Nuova gamma di prodotti disponibile con separazione interna che protegge il cavo.
E4.1L Sono disponibili attacchi oscillanti e fissi.
E4.1L Attacchi KMA con opzione per fissaggio "tutto intorno".

Catena portacavi con traversini a ogni maglia, coperchio orientabile su entrambi i lati

in spedizione entro 48 ore Serie E4.31L

Altezza interna hi: 31 mm
Larghezze interne Bi: 40 - 300 mm
Raggi di curvatura R: 055 - 250 mm
Passo: 46 mm

in spedizione entro 48 ore Serie E4.38L

Altezza interna hi: 38 mm
Larghezze interne Bi: 50 - 400 mm
Raggi di curvatura R: 063 - 350 mm
Passo: 56 mm

in spedizione entro 48 ore Serie E4.48L

Altezza interna hi: 48 mm
Larghezze interne Bi: 50 - 400 mm
Raggi di curvatura R: 075 - 350 mm
Passo: 67 mm

in spedizione entro 48 ore Serie E4.64L

Altezza interna hi: 64 mm
Larghezze interne Bi: 50 – 400 mm
Raggi di curvatura R: 100 – 400 mm
Passo: 91 mm

Catena chiusa, apribile su entrambi i lati, coperchi apribili con cerniera - protezione contro trucioli e sporcizia

in spedizione entro 48 ore Serie R4.31L

Altezza interna hi: 31 mm
Larghezze interne Bi: 50 - 300 mm
Raggi di curvatura R: 075 - 250 mm
Passo: 46 mm

in spedizione entro 48 ore Serie R4.38L

Altezza interna hi: 38 mm
Larghezze interne Bi: 50 - 300 mm
Raggi di curvatura R: 100 - 350 mm
Passo: 56 mm

in spedizione entro 48 ore Serie R4.48L

Altezza interna hi: 48 mm
Larghezze interne Bi: 50 - 300 mm
Raggi di curvatura R: 100 - 350 mm
Passo: 67 mm

Ausili di selezione della catena portacavi

È possibile trovare rapidamente la giusta catena portacavi inserendo parametri concreti e con l'ausilio di una tabella comparativa.

Istruzioni di assemblaggio

Unire, separare e aprire la catena portacavi e le catene chiuse.

Esempi applicativi

Applicazioni in vari settori industriali e nel laboratorio di prova igus®.

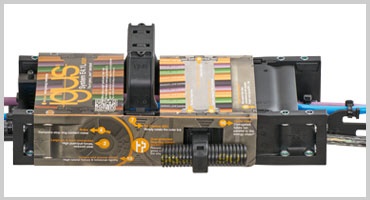

Richiedere un campione di E4.1L gratuito

Siete interessati al sistema E4.1L e volete vederlo voi stessi prima di prendere una decisione definitiva?

Non aspettate oltre ed ordinate il vostro campione gratuito .

Richiedete ora un campione gratuito

Catene portacavi E4.1L con struttura a 4 parti

Leggere e robuste

Rapporto ideale tra dimensioni interne ed esterne con maglie esterne più sottili e una geometria ottimizzata dei traversini

Il 30% più leggere e più economiche di E4.1

Catene portacavi e catene chiuse apribili da entrambi i lati lungo il raggio interno ed esterno

Coperchi molto serrati praticamente privi di fessure o aperture

Apertura a scatto lungo il raggio interno ed esterno

Interno completamente accessibile per facilitare il riempimento

Settori industriali e applicazioni tipiche

Alternativa economica per E4.1

Per applicazioni non supportate

Se la forza di una E2/000 non è sufficiente, ma una E4.1 è troppo grande


Funzionamento silenzioso

Funzionamento silenzioso

41 dB(A) determinati nel laboratorio igus®, v = 1,8 m/s non supportato
Materiale ESD

Classificazione ESD

Versioni ESD elettricamente conduttive su richiesta
Elevata resistenza
Elevata resistenza
iF Design Award

iF Design Award

2014 per la serie R4.1L

Video di installazione

Collegare due segmenti della catena E4.1L
Sostituire le maglie della catena E4.1L

Traversino allargato E4.1L

Traversini allargati E4.1L
