Sistema E6

Oltre alla durata d'esercizio prolungata, il sistema E6 offre diversi vantaggi. Funzionamento molto silenzioso, , vibrazioni ridotte, complementare al concept di azionamento lineare a basse vibrazioni. Minimizzazione dell'effetto poligonale che potrebbe verificarsi durante il movimento della catena portacavi. Un rapporto recente della Rheinland Technical Inspection Agency ha confermato i livelli di rumorosità estremamente bassi.

Settori e applicazioni tipici
Camere bianche, tecnologia teatrale e per palcoscenici, stampanti, automazione altamente dinamica, macchine utensili, macchine di misurazione, settore dei semiconduttori, settore medico, settore elettronico, macchinari in genere
Sistema E6

apertura semplice da ambo i lati


Serie E6.29

in spedizione entro 3-4 giorni lavorativi E6.29

Altezza interna hi: 29mm
Larghezze interne Bi: 30-120mm
Raggi di curvatura R: 55-150mm
Passo: 22mm
Catalogo
Serie E6.35

in spedizione entro 48 ore E6.35

Altezza interna hi: 35 mm
Larghezze interne Bi: 30 - 120 mm
Raggi di curvatura R: 55- 150 mm
Passo: 25 mm
e-chain® with crossbars at every other link
Serie E6.40

in spedizione entro 3-4 giorni lavorativi E6.40

Altezza interna hi: 40mm
Larghezze interne Bi: 40-300mm
Raggi di curvatura R: 63-200mm
Passo: 27,8mm
e-chain® with crossbars at every other link
Serie E6.52

in spedizione entro 3-4 giorni lavorativi E6.52

Altezza interna hi: 52mm
Larghezze interne Bi: 40-300mm
Raggi di curvatura R: 75-250mm
Passo: 30mm
e-chain® with crossbars at every other link
Serie E6.62

in spedizione entro 3-4 giorni lavorativi E6.62

Altezza interna hi: 62mm
Larghezze interne Bi: 50-400mm
Raggi di curvatura R: 115-350mm
Passo: 50mm
e-chain® with crossbars at every other link
Serie E6.80L

in spedizione entro 3-4 giorni lavorativi E6.80L

Altezza interna hi: 80mm
Larghezze interne Bi: 50-600mm
Raggi di curvatura R: 150-450mm
Passo: 65mm
e-chain® with crossbars at every other link
Serie E6.80

in spedizione entro 3-4 giorni lavorativi E6.80

Altezza interna hi: 80mm
Larghezze interne Bi: 50-600mm
Raggi di curvatura R: 150-450mm
Passo: 65mm
e-chain® with crossbars at every other link

catena chiusa, coperchio rimovibile da entrambi i lati

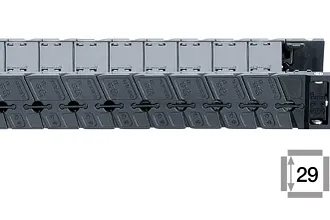

Serie R6.29

in spedizione entro 3-4 giorni lavorativi R6.29

Altezza interna hi: 28mm
Larghezze interne Bi: 30-120mm
Raggi di curvatura R: 55-150mm
Passo: 22mm
Catena chiusa
Serie R6.40

in spedizione entro 48 ore R6.40

Altezza interna hi: 40mm
Larghezze interne Bi: 62-70mm
Raggi di curvatura R: 75-200mm
Passo: 27,8mm
Catena chiusa
Serie R6.52

in spedizione entro 3-4 giorni lavorativi R6.52

Altezza interna hi: 52mm
Larghezze interne Bi: 40-300mm
Raggi di curvatura R: 75-250mm
Passo: 30mm
Catena chiusa

Scelta delle catene in plastica più idonee

Inserendo i parametri di ricerca è possibile visualizzare una panoramica delle catene in plastica più idonee
Ricerca rapida

Istruzioni montaggio catene in plastica

Unire e separare le maglie della catena; connettere e rimuovere il coperchio: catena chiusa.
Istruzioni di montaggio

Esempi applicativi catene in plastica

Alcuni esempi di applicazione delle catene in plastica nei più diversi settori industriali e non.
Sistema E6

Test


Sistema E6 con funzionamento silenzioso

Funzionamento silenzioso

Studio condotto dal Laboratorio per macchine utensili e ingegneria della produzione (WZL) presso il RWTH di Aquisgrana sui "test di vibrazione sulle catene portacavi". Risultato: il sistema di alimentazione "E6" realizzato dalla igus® GmbH di Colonia è caratterizzato da un funzionamento fluido ed a vibrazioni ridotte.
Livello di rumorosità del sistema E6

Livello di rumorosità ≤ 37 dB(A)

Una misurazione condotta dall'ente di ispezione tecnica della Renania (TÜV Rheinland) a maggio 2002 ha evidenziato un valore di ≤ 46 dB(A) a 2 m/s con un'autoportanza di 1,5 m per la serie E6.52.100.100.0, con un livello di rumorosità di almeno 10 dB(A) generato dal rumore esterno. Da una misurazione nel laboratorio igus è emerso un valore di 37 dB(A) per la serie E6.29.080.075.0 a v = 1,0 m/s (in autoportanza).
