E2 micro : chaîne d'une pièce et de très petite taille

Les chaînes porte-câbles E2 micro sont de toute petites chaînes porte-câbles en une ou deux pièces ayant un faible poids et donc idéales pour les applications très dynamiques. Elles sont robustes et disponibles en de nombreuses variantes.
Les chaînes E2.1 micro de la nouvelle génération ont en plus un robuste système de butées avec jusqu'à 25% de longueur autoportante en plus ainsi que 100% de charge supplémentaire en plus (par rapport à des séries équivalentes igus). Elles sont légères, stables et faciles
à ouvrir. Toujours compris avec la chaîne : un outil pour une ouverture rapide en une seule opération. Elles offrent également de nombreux accessoires (divisions internes et éléments de fixation).
Demander un échantillon gratuit

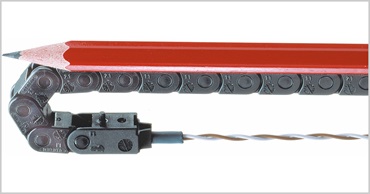

E2 micro Hauteur intérieure extrêmement faible - Série 03 par exemple : 5 mm
Garantie chaînes porte-câbles Garantie chaînes porte-câbles Plus d’informations

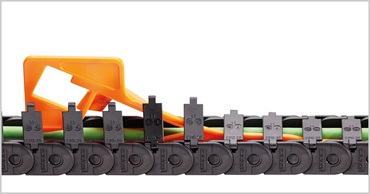

E2.1 micro E2.1 micro avec outil d'ouverture (910.428), ouverture de 1 m en 2 s

Système modulaire E2.1 micro

Série E2.10

prêt(s) à être expédié(s) en 3-4 jours ouvrés Série E2.10, ouverture de l'extérieur

Hauteur interne hi : 10 mm
Largeurs internes Bi : 6 à 50 mm
Rayons de courbure R : 18 à 38 mm
Pas : 20 mm
Chaîne porte-câbles, ouverture de
l´extérieur
Série E2i.10

prêt(s) à être expédié(s) en 3-4 jours ouvrés Série E2i. 10, ouverture de
l´intérieur

Hauteur interne hi : 10 mm
Largeurs internes Bi : 6 à 50 mm
Rayons de courbure R : 18 à 38 mm
Pas : 20 mm
Chaîne porte-câbles, ouverture dans le rayon interne
Série E2C.10

prêt(s) à être expédié(s) en 3-4 jours ouvrés Série E2C. 10, fermée

Hauteur interne hi : 10 mm
Largeurs internes Bi : 6 à 50 mm
Rayons de courbure R : 18 à 38 mm
Pas : 20 mm
Chaîne porte-câbles, fermée
Série E2.15

prêt(s) à être expédié(s) en 48 heures Série E2.15, ouverture de l'extérieur

Hauteur interne hi : 15 mm
Largeurs internes Bi : 10 à 50 mm
Rayons de courbure R : 28 à 48 mm
Pas : 20 mm
Chaîne porte-câbles, ouverture de
l´extérieur
Série E2i.15

prêt(s) à être expédié(s) en 48 heures Série E2i. 15, ouverture de
l´intérieur

Hauteur interne hi : 15 mm
Largeurs internes Bi : 10 à 50 mm
Rayons de courbure R : 28 à 48 mm
Pas : 20 mm
Chaîne Porte-Câbles, ouverture dans le rayon interne
Série E2C.15

prêt(s) à être expédié(s) en 48 heures Série E2C. 15, fermée

Hauteur interne hi : 15 mm
Largeurs internes Bi : 10 à 50 mm
Rayons de courbure R : 28 à 75 mm
Pas : 20 mm
Chaîne porte-câbles, fermée
Série E2.17

Série E2.17, ouverture côté extérieur

Hauteur intérieure hi : 17 mm
Largeur intérieure B i: 15 à 50 mm
Rayon de courbure R : 28 à 145 mm
Pas : 30,5 mm
Chaîne porte-câbles, ouverture côté extérieur
Série E2i.17

Série E2i.17, ouverture côté intérieur

Hauteur intérieure hi : 17 mm
Largeur intérieure B i: 15 à 50 mm
Rayon de courbure R : 28 à 145 mm
Pas : 30,5 mm
Chaîne porte-câbles, ouverture côté intérieur
Série E2C.17

Série E2C.17, fermée

Hauteur intérieure hi : 17 mm
Largeur intérieure Bi : 50 mm
Rayon de courbure R : 28 à 145 mm
Pas : 30,5 mm
Chaîne porte-câbles, fermée
Outil d'ouverture E2.1 micro
Les séries accompagnées de ce symbole sont fournies avec un outil d'ouverture gratuit.

Hauteurs intérieures de 5 à 15,6 mm, chaîne porte-câbles

Série 03

prêt(s) à être expédié(s) en 48 heures Série 03

Hauteur interne hi : 5 mm
Largeurs internes Bi : 5 à 10 mm
Rayons de courbure R : 10 à 28 mm
Pas : 10 mm
Chaîne porte-câbles, ouverture non possible
Série 04

prêt(s) à être expédié(s) en 48 heures Série 04

Hauteur interne hi : 7 mm
Largeurs internes Bi : 7 à 30 mm
Rayons de courbure R : 15 à 48 mm
Pas : 16,7 mm
Chaîne porte-câbles, ouverture non possible
Série 045

prêt(s) à être expédié(s) en 48 heures Série 045

Hauteur interne hi : 10,3 mm
Largeurs internes Bi : 6 à 64 mm
Rayons de courbure R : 18 à 38 mm
Pas : 13 mm
Chaîne porte-câbles, ouverture non possible
Série 05

prêt(s) à être expédié(s) en 48 heures Série 05

Hauteur interne hi : 10 mm
Largeurs internes Bi : 6 à 64 mm
Rayons de courbure R : 18 à 38 mm
Pas : 20 mm
Chaîne porte-câbles, ouverture non possible
Série 06

prêt(s) à être expédié(s) en 48 heures Série 06

Hauteur interne hi : 10,5 mm
Largeurs internes Bi : 6 à 64 mm
Rayons de courbure R : 18 à 38 mm
Pas : 20 mm
Chaîne porte-câbles, ouverture non possible
Série 08

prêt(s) à être expédié(s) en 48 heures Série 08

Hauteur interne hi : 15 mm
Largeurs internes Bi : 10 à 50 mm
Rayons de courbure R : 25 à 48 mm
Pas : 20 mm
Chaîne porte-câbles, ouverture non possible
Série B07

prêt(s) à être expédié(s) en 3-4 jours ouvrés Série B07

Hauteur interne hi : 10,3 mm
Largeurs internes Bi : 6 à 64 mm
Rayons de courbure R : 18 à 38 mm
Pas : 20 mm
Chaîne porte-câbles, ouverture dans le rayon externe
Série B09

prêt(s) à être expédié(s) en 3-4 jours ouvrés Série B09

Hauteur interne hi : 14,3 mm
Largeurs internes Bi : 16 à 40 mm
Rayons de courbure R : 28 à 48 mm
Pas : 20 mm
Chaîne porte-câbles, ouverture dans le rayon externe
Série 074

prêt(s) à être expédié(s) en 48 heures Série 074

Hauteur interne hi : 11,5 mm
Largeurs internes Bi : 10 à 40 mm
Rayons de courbure R : 18 à 38 mm
Pas : 20 mm
Chaîne porte-câbles, ouverture dans le rayon interne
Série 094

prêt(s) à être expédié(s) en 48 heures Série 094

Hauteur interne hi : 15,6 mm
Largeurs internes Bi : 10 à 40 mm
Rayons de courbure R : 28 à 48 mm
Pas : 20 mm
Chaîne porte-câbles, ouverture dans le rayon interne

Aide à la sélection Chaînes Porte-Câbles

En indiquant des paramètres concrets et en vous aidant du tableau comparatif, vous trouverez rapidement la Chaîne Porte-Câbles qui vous convient.
Aide à la sélection

Instructions de montage

Assemblage et séparation des chaînes porte-câbles E2 micro et E2.1 micro.
Guide de montage

Exemples d'applications

Utilisation dans des secteurs industriels des plus variés.
E2 micro

Pour les petits espaces

Chaînes porte-câbles en une et deux pièces, hauteur interne à partir de 5 mm

Grande résistance à la torsion

Hauteurs internes et rayons de courbure extrêmement petits

Eléments de fixation avec serre-câbles en option

Petit pas pour fonctionnement silencieux

Intérieur ménageant les câbles

Poids très faible

Tétons de grande taille pour une longue durée de vie

Rapport intérieur/extérieur avantageux

B07/B09 en deux parties - ouverture dans le rayon externe grâce à une charnière

Secteurs industriels et applications types

  • Machines de construction en général
  • Modèles réduits (chaînes micro)
  • Portes automatiques
  • Véhicules
  • Machines de métrologie
  • Electronique
  • Manipulations
  • Robots de pick and place
iF-Design
Prix de designiF pour la E2 micro série 05
Salles blanches
Test salle blanche sur demande
Classification ESD
Exécution spéciale : Versions conductrices ESD sur demande
Classification UL 94-V2
Classification UL94-V0 pour la série 03 et la série 14 (autres séries sur demande)
Chaînes porte-câbles à niveau sonore optimisé
42 dB(A) obtenus dans le laboratoire igus®, v = 1,0 m/s en autoportance, série 06.10.038.0
