Indicateur de position analogique

Reproduction sûre avec réglage précis

L’indicateur de position a pour fonction de donner des chiffres reproductibles afin de réduire les temps d’arrêt à un minimum et d’effectuer les réglages le plus vite possible et avec la plus grande précision possible. Convient à presque toutes les unités linéaires du pas adéquat, disponible sur stock en différentes couleurs et avec le sens de lecture souhaité.
Propriétés
  • Indicateur analogique en plastique pour la fixation et la lecture directe de la position du chariot
  • Compteur à 3 (P1), 4 (P3) ou 5 (P6) chiffres (couleur rouge pour décimale)
  • A combiner avec poignées de blocage et molettes
  • Le réducteur adapté fait partie de la fourniture
  • Plaques d'adaptation correspondantes disponibles
Indicateur de position analogique pour tables linéaires drylin

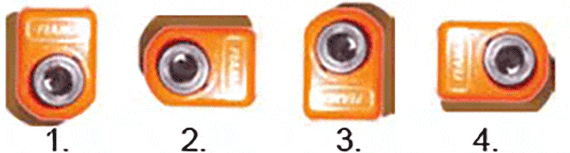

Position de montage

1. 0 degrés
2. 90 degrés
3. 180 degrés
4. 270 degrés

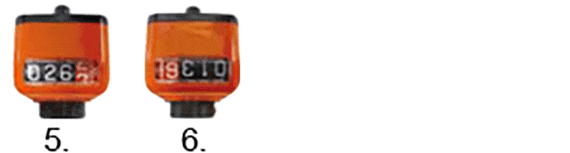

5. Sens de lecture : A standard
6. Sens de lecture : B (en option) pour montage vertical : sens de lecture tourné de 180°
Pas Pour vis Valeur affichée après
1 tour
1,25 M8 x 1,25 001,25
2 TR 10 x2 002,0
3 TR 10 x 3 ; TR 12 x 3 003,0
4 TR 18 x 4 ; TR 14 x 4 004,0
5 TR 24 x 5 005,0
12 10 x 12 012,0
50 10 x 50 005,0
100 18 x 100 001,0
Le pas dépend de la vis utilisée.
Indicateur de position pour tables linéaires drylin Cliquer sur les flèches pour agrandir

Référence Nombre de chiffres
prêt(s) à être expédié(s) en 48 heures SHT-P3-A-4.00-1-DX-O-F 61.32 CHF Dans le panier
prêt(s) à être expédié(s) en 8-12 jours ouvrés SHT-P1 3 chiffres 53.72 CHF Dans le panier
prêt(s) à être expédié(s) en 8-12 jours ouvrés SHT-P3 4 chiffres 61.32 CHF Dans le panier
prêt(s) à être expédié(s) en 8-12 jours ouvrés SHT-P6 5 chiffres 73.01 CHF Dans le panier
Plus d'informations sur l'article choisi :
CAO 3D CAO 3D
Commande d‘échantillons Commande d‘échantillons
PDF PDF
Demande de prix Demande de prix
myCatalog myCatalog
