A = C-Profil in das KMA integrierbar!
Das Maß H in den Tabellen geht vom Einsatz der jeweils max. Nennleitungsdurchmesser aus. Bei dünneren Leitungen können sich abweichende Maße ergeben. Anzugsdrehmoment für CFX Bügelschellen 1,5 Nm, bei elektrischen chainflex® Rundleitungen
Maß B = +2

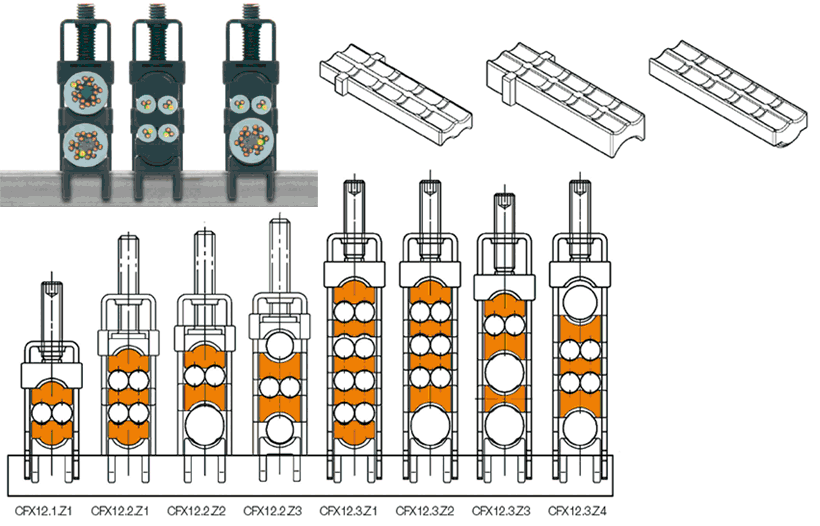

Merkmale der igus® chainfix-Mehrfach-Bügelschellen

• Die bewährten chainfi x-Zugentlastungen sind mit weiteren Komponenten noch vielfältiger einsetzbar
• Optimierte Doppelwannen, unverlierbar durch Rastfeder und mit Federnut für eine vereinfachte, exakte Montage
• Universelle Zugentlastung - unzählige Montagemöglichkeiten
• Herkömmliche Doppelwannen Lange Auflagefläche verbessert die Stabilität der Bügelschelle
• Montagezeiten- und platzsparend
• Kompakt und modular
• Für kleine Außendurchmesser
• Preisgünstig

Art.Nr.		Anzahl		Einzelteile		Doppelwannen				≤ ø
Bauform										[mm]
CFX12.1.Z1		2 x		-		-		-		6
CFX12.2.Z1		2 x		1 x		-		-		6
CFX12.2.Z2		1 x		-		1 x		-		6 + 12
CFX12.2.Z3		-		-		2 x		-		6 + 8
CFX12.3.Z1		2 x		3 x		-		-		6
CFX12.3.Z2		1 x		2 x		1 x		-		6 + 12
CFX12.3.Z3		1 x		-		1 x		1 x		6 + 12
CFX12.3.Z4		-		1 x		2 x		-		6 + 10

Leitungsdurchmesser [mm]:
Art.-Nr. :
B [mm]:



Leitungsdurchmesser [mm]:
Art.-Nr. :
B [mm]:



Leitungsdurchmesser [mm]:
Art.-Nr. :
B [mm]:



Leitungsdurchmesser [mm]:
Art.-Nr. :
B [mm]:



Leitungsdurchmesser [mm]:
Art.-Nr. :
B [mm]:
