Système TwisterChain® new Séries TC56
1. Mouvements rotatifs et en spirale
possibles jusqu´à 540°
3. Entretoises ouvrables dans
le rayon interne
4. Modularité, largeur, hauteur
et rayon variables
5. Stabilité accrue, plus grande charge
supplémentaire grâce
à un maillon intermédiaire
6. Dynamisme élevé et déplacement plus régulier
(avec nouvelle goulotte de guidage)
AR [mm] |
R150
A1[mm] |
R200
A1[mm] |
R250
A1[mm] |
R300
A1[mm] |
R400
A1[mm] |
650 |
83 |
85 |
88 |
90 |
97 |
750 |
98 |
101 |
102 |
103 |
110 |
850 |
113 |
116 |
117 |
118 |
124 |

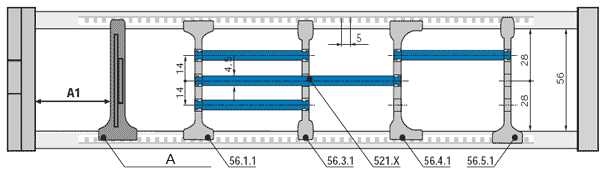

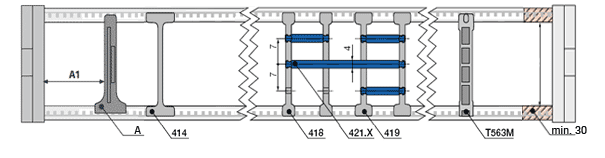

Remarque : La cote A1 est déterminée par le
rayon externe AR )cf. plan) !
Cote A1 toujours avec tolérance de ± 2,5 mm
