Serie R68 Classic

AUSLAUFMODELL
Wir empfehlen für Neukonstruktionen die technisch optimierte e-ketten®-Serie E2 Rohre, R68 new

Serie R68 alt ist in begrenzter Stückzahl ab Lager lieferbar. Der Produktsupport und die Lagerhaltung werden ab 2012 eingeschränkt. Bei Fragen dazu wenden Sie sich bitte an Ihren igus®-Ansprechpartner. Vielen Dank für Ihr Verständnis
Serie R68 neu - Rohr, im Außenradius zu öffnen

Serie R68 - Rohr, im Außenradius zu öffnen

1. Rundum geschlossen - Sehr guter Schutz von Leitungen und Schläuchen, auch vor heißen Spänen
2. Kleine Teilung für leisen, ruhigen Lauf
3. Außenradius Deckel herausnehmbar

zur E2 R Serie R68 new Lieferbare Innenbreiten Bi: 75 bis 175 mm
Lieferbare Biegeradien R: 100 bis 300 mm
Teilung: 36 mm je Glied = 28 Glieder/m

Wann nehme ich Serie R68 E2 Rohre

Wenn besonders ruhiger Lauf erwünscht wird
Bei besonders hoher Geschwindigkeit
Bei hohen Ansprüchen an Spänedichtigkeit

Wann nehme ich Serie R68 E2 Rohre nicht

Wenn eine besonders preisgünstige Lösung im Vordergrund steht
Serie R167
Wenn kein Späneschutz erforderlich ist
E2/000 medium Serie 3400
Für Neukonstruktionen
Serie R68 Neu

Lieferprogramm und Einbaumaße


Art.-Nr. :
Innenbreite Bi [mm]:
Biegeradius R [mm]:
Verfahrweg S [mm]:
Festpunkt dM [mm]:
Kettenlänge^** [mm]:
Anzahl Kettenglieder :
Außenbreite Ba [mm]:
H^* [mm]:
D [mm]:
K [mm]:
H2 [mm]:
D2 :
K2 [mm]:
Hi [mm]:
Ha [mm]:
Gewicht pro Glied [g]:
Gewicht [kg/m]:
* Die erforderliche lichte Einbauhöhe ist HF = H + 40 mm (bei 2,5 kg/m Zusatzlast), dies sollte bei allen Anwendungsarten beachtet werden. Bei besonders beengten Platzverhältnissen bitten wir um Rücksprache.
** Die berechnete Länge entspricht der Kettenlänge ohne Anschlußelemente.

A=Mitnehmer, B=Festpunkt
Teilung: 36mm
Glieder pro m: 28
Verfahrweg: S
Rohrlänge = S/2 + K
K = Zugschlag für Biegeradius bei der e-ketten Längenberechnung in mm
Hinweis: Kettenlänge für die Kettenglieder wird aufgerundet, da es keine halben Glieder gibt.

Freitragende Länge

Abhängigkeit der freitragenden Länge von der Zusatzlast
X-Achse: Freitragende Länge in m FLB/FLG
Y-Achse: Zusatzlast in kg/m
Untere Skala: Verfahrweg S in m
FLB = Freitragend mit erlaubtem Durchhang
FLG = Freitragend mit geradem Obertrum

Preisindex:

Öffnungsprinzip :

Persönlicher Kontakt

3D-CAD Muster-, Katalog-Bestellung Auslegung & Berechnung Lebensdauerberechnung PDF-Datei Fragen an den Produkt-Experten

Innenaufteilung möglich

3 Varianten Anschlußelemente

3 Breiten und 7 Biegeradien

Andere Einbauarten

Technische Daten

Zugentlastungen

Innenaufteilung und Leitungen konfigurieren

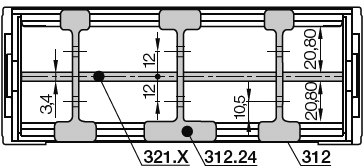

Variante 1. Trennstege

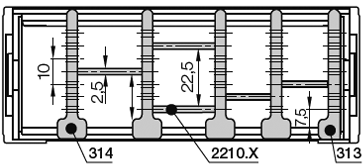

Variante 2. Einsteckböden
