Serie 640

Qui è possibile configurare individualmente il sistema di catene portacavi. Tutti gli inserimenti e le modifiche vengono aggiunti all'elenco dei pezzi, che si trova a fine pagina.

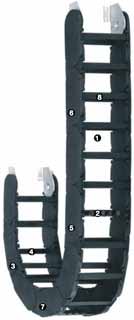

Serie 640 - traversini su tutte le maglie

1. Buona proporzione tra altezza interna ed esterna
2. Possibilità di separazione interna
3. Speciale connessione perno/foro per un movimento silenzioso
4. Profilo interno liscio per un'elevata durata dei cavi
5. Superfici di scorrimento ottimizzate
6. Profilo esterno antipolvere
7. Disponibile con raggio di curvatura reversibile
8. Traversini nelle catene portacavi rimovibili da entrambi i lati

Larghezze interne disponibili: da 50 a 562 mm
Raggi di curvatura disponibili: da 200 a 700 mm
Passo: 46 mm/maglia = 7 maglie/m

La serie 640 è idonea per i seguenti tipi di applicazioni:

Verticali: applicazioni sospese, applicazioni in verticale
Orizzontali: applicazioni non supportate ≤ 7 m, applicazioni di scorrimento ≤ 450 m
Movimenti di rotazione: applicazioni di rotazione possibili, potrebbe essere necessaria la lavorazione a macchina (rilavorazione sempre necessaria da angoli di rotazione di 180°)

Quando usare la serie 640

Per particolari esigenze di silenziosità
In caso di accelerazioni e velocità elevate
Per corse brevi o lunghe
Per elevati carichi addizionali

Quando non usare la serie 640

Se serve un soluzione semplice ed economica
Serie 1640
Se serve una maggiore stabilità
Serie 15050/15150/R608
Se serve una catena completamente chiusa
R608 serie

Programma di fornitura e dimensioni di montaggio


cod. art. :
Larghezza interna Bi [mm]:
raggio di curvatura R [mm]:
distanza percorsa S [mm]:
Estremità fissa dM [mm]:
lunghezza catena^** [mm]:
numero di maglie :
larghezza esterna Ba [mm]:
H^* [mm]:
D [mm]:
K [mm]:
H2 [mm]:
D2 :
K2 [mm]:
Hi [mm]:
Ha [mm]:
peso per componente [g]:
peso [kg/m]:
* L'altezza di installazione necessaria è HF = H + 100 mm (con 5 kg/m di carico aggiuntivo), requisito da considerare per qualunque tipo di applicazione. Contattateci in caso di spazi particolarmente ridotti.
** La lunghezza calcolata corrisponde alla lunghezza della catena senza staffe di montaggio.

A=punto mobile, B=punto fisso
Passo: 143 mm per maglia
Maglie per m: 7
Corsa: S
Lunghezza catena = S/2 + K

Lunghezza auto-portante

Lunghezza non supportata su carico aggiuntivo
Asse X: lunghezza non supportata in m FLB/FLG
Asse Y: carico aggiuntivo in kg/m
Scala graduata inferiore: corsa S in m
FLB = non supportata con flessione consentita
FLG = non supportata con tratto superiore dritto

indice di prezzo:

principio di apertura :
Contatto personale

Esempi applicativi 3D-CAD Ordine campioni e catalogo Sistema di configurazione Expert per Catene portacavi Calcolo della durata di esercizio File PDF Interpella l’esperto

Costruite con igus®

Modello silenzioso

Attacchi in acciaio

Separazione interna modulare

disponibili 41 tipi di larghezze e 11 tipi di raggi di curvatura

Strumenti pratici per aprire e chiudere le catene portacavi della serie E4

Dati di progettoUlteriori informazioni sulla “applicazione auto-portante”

Dati di progettoUlteriori informazioni sulla “applicazione scorrevole”

Consigli per il montaggio

Altri tipi di montaggio

Altri tipi di montaggio

appeso max. [m] 120

verticale max. [m] 6

auto-portante lateralmente max. [m] 4

distanze percorse in lunghezza max. [m] 450

a forma circolare richiede calcoli aggiuntivi

Chiudi

Dati tecnici

Dati tecnici

materiale componenti catena igumid G

temperatura min. consentita [°C] -40

temperatura max. consentita [°C] 120

velocità di scorrimento max. [m/s] 10

accelerazione in scorrimento max. [m/s²] 50

velocità FLG max. [m/s] 20

accelerazione FLG max. [m/s²] 200

velocità FLB max. [m/s] 3

accelerazione FLB max. [m/s²] 6

classe di infiammabilità maglie VDE 0304 IIC UL94 HB

Chiudi

Elementi di fissaggio

Configurare la divisione interna e i condotti

Primo separatore

2. Ripiani

Programma di fornitura

sciolto montato

Per ogni . Maglia

Utilizzare il Konfigurator per suddividere lo spazio interno e riempirlo con i condotti.

Contatta configuratore

cod. art. :

Pz.   Aggiungi alla lista dei pezzi

Online Services:

cod. art. :

Pz.   Aggiungi alla lista dei pezzi

Online Services:

cod. art. :

larghezza [mm]:

Pz.   Aggiungi alla lista dei pezzi

Online Services:

cod. art. :

larghezza [mm]:

Pz.   Aggiungi alla lista dei pezzi

Online Services:

cod. art. :

larghezza [mm]:

Pz.   Aggiungi alla lista dei pezzi

Online Services:

cod. art. :

larghezza [mm]:

Pz.   Aggiungi alla lista dei pezzi

Online Services:

cod. art. :

larghezza [mm]:

Pz.   Aggiungi alla lista dei pezzi

Online Services:

cod. art. :

larghezza [mm]:

Pz.   Aggiungi alla lista dei pezzi

Online Services:

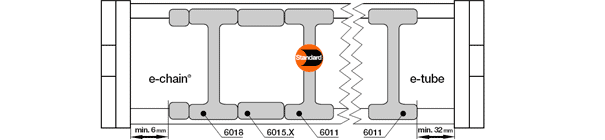

Opzione 1: Separatori e spaziatori
igus® sono montati normalmente ogni due maglie di catena!

Grazie alla sua base ampia il separatore 6401 offre una sicura stabilità anche in presenza di cavi e tubi di grande diametro e carichi elevati.

I separatori (ad es. "a montaggio laterale") per le catene portacavi possono essere fissati in posizione con i distanziatori 405.XX. La sezione interna della catena si riduce di 2 mm per ogni distanziatore. Per evitare questo inconveniente è possibile fissarli sul lato esterno del traversino (non per le corse lunghe) XX = Larghezza distanziatore (Disponibili: 10, 15, 20, 30 e 40 mm)

Il separatore di bloccaggio 6408 è utilizzabile in applicazioni in presenza di elevata umidità, es. in impianti di compostaggio I separatori di bloccaggio sono dotati di dentini di aggrappaggio asimmetrici, per questo motivo vanno montati tutti nello stesso verso, rispettando il contrassegno di riferimento.

Programma di fornitura

sciolto montato

Per ogni . Maglia

Utilizzare il Konfigurator per suddividere lo spazio interno e riempirlo con i condotti.

Contatta configuratore

cod. art. :

Pz.   Aggiungi alla lista dei pezzi

Online Services:

cod. art. :

Pz.   Aggiungi alla lista dei pezzi

Online Services:

cod. art. :

Pz.   Aggiungi alla lista dei pezzi

Online Services:

larghezza [mm]:

cod. art. :

Pz.   Aggiungi alla lista dei pezzi

Online Services:

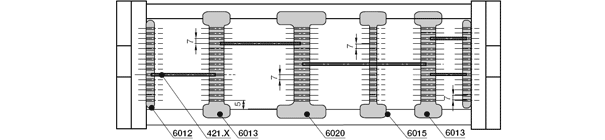

Soluzione 2: ripiani ad incastro vengono utilizzati quando ci sono molti cavi con diametri differente -Catene portacavi e Catene portacavi chiuse possono essere divise sia orizzontalmente che verticalmente

Maglie laterali 6002, separatori 6403 e separatori intermedi 420.X formano la griglia di base di un sistema di separazione. I ripiani possono essere posizionati a distanza di 7mm l'uno dall'altro su 15 livelli.

Per integrare i separatori forati aperti 6405 non è necessario rimuovere o smontare la separazione esistente. Il livello superiore e inferiore dei separatori forati aperti non può ospitare ripiani intermedi.

Clip a rullini - minimizza l'abrasione in particolare con cavi sensibili. E' semplicemente fissato sul traversino. I rullini mobili compensano i movimenti tra catena portacavi e cavi.

Elementi di montaggio

Acciaio - oscillante

sciolto montato

Per fissaggi oscillanti

Un unico set adatto a tutte le larghezze

conducibilità elettrica

nota: a seconda della lunghezza, la catena termina con una maglia interna oppure una esterna Per ragioni estetiche consigliamo di terminare la catena con una maglia esterna. Questo è il caso di un numero di maglie dispari

Non sono disponibili elementi di collegamento per la catena selezionata.

:

cod. art. :

A=B [mm]:

C [mm]:

D [mm]:

E [mm]:

F [mm]:

G [mm]:

H [mm]:

I [mm]:

K [mm]:

M [mm]:

Pz.   Aggiungi alla lista dei pezzi

Online Services:

Elementi di fissaggio

Canali di guida

Canali di guida in acciaio

1. Canale di guida (blu)
2. Barra di scorrimento (nero)
3. Kit di montaggio (rosso)
4. Attacco individuale senza profilo a C
5. Lunghezza profilo

I canali di guida vengono impiegati per applicazioni in cui il tratto superiore della catena portacavi scorre su quello inferiore. Quando si usa il canale di guida igus® in acciaio sono necessari i seguenti componenti. Canale di guida senza barre di scorrimento cod. art. 98.30, canale di guida con barre di scorrimento cod. art. 98.31, kit di montaggio cod. art. 98.50. XX
.XX indica la lunghezza del profilo a C sul quale il canale di guida viene montato. La lunghezza standard delle sponde e delle barre di scorrimento è di 2 m. La lunghezza richiesta del canale di guida è determinata dalla lunghezza della corsa.

Non è disponibile un canale di guida per la catena selezionata.

cod. art. :

D [mm]:

Pz.   Aggiungi alla lista dei pezzi

Online Services:

cod. art. :

Pz.   Aggiungi alla lista dei pezzi

Online Services:

cod. art. :

Pz.   Aggiungi alla lista dei pezzi

Online Services:

Dati di progettoUlteriori informazioni sulla “applicazione scorrevole”

+ Assemblaggio semplice con i kit di montaggio
+ modello in due parti – regolabile in base alla larghezza della catena
+ Molto robusto
+ Economico
+ Ampia selezione

Canale di guida senza barre di scorrimento, cod. art. 98.30, canale di guida con barre di scorrimento cod. art. 98.31

Kit di montaggio, cod. art. 98.50. XX
